도면 검색 지도
도면 검색의 전제
통상적인 특허 검색 서비스에서는 특허 도면을 검색의 대상으로 제공하지 않습니다. 가장 중요한 이유는 도면은 이미지이기 때문입니다. 즉, 특허 도면에는 검색 엔진이 검색 서비스에 사용할 수 있는 “텍스트”가 없거나, 텍스트가 있더라도 이미지 형태의 텍스트이기 때문입니다. 따라서, 특허 도면을 검색 대상으로 처리하기 위해서는 추가적인 가공을 해야 합니다.
도면에 포함된 도면 부호의 가공
도면에는 숫자 또는 숫자+문자로 된 도면 부호가 부여되어 있습니다. 도면에 있는 도면 부호는 특허 명세서의 발명의 상세한 설명에 산재되어 있습니다. 도면 검색을 위해서는 “도면 부호 vs. 도면 부호의 설명” 간의 맵핑 데이터를 생성해야 합니다.
•

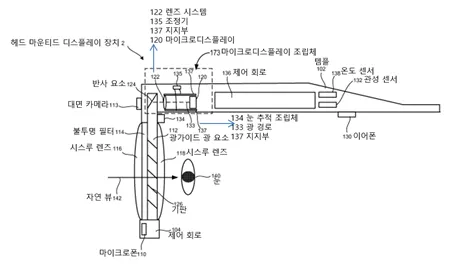

before : 오리지널 특허 도면
•

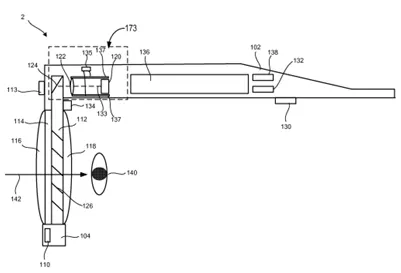

after : 가공 특허 도면
•

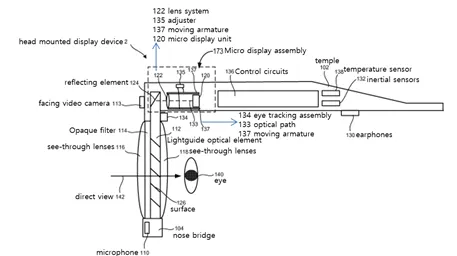

after : 가공 특허 도면
(참고)PatentPia는 2016년부터 세계 최초로 특허 도면에 도면 태그를 결합한 도면 서비스를 제공해 오고 있습니다. 한국(1020170034934 외 4건) 및 미국(US11080910) 등에서 관련 특허도 다량 확보하고 있습니다.
플로우 차트에 포함된 텍스트 가공 (coming soon)
이미지 형태로 되어 있는 플로우 차트 특허 도면에서 텍스트를 추출하면, 플로우 차트의 내용도 도면 검색의 대상이 됩니다.
도면 검색의 목적
도면 검색의 목적은 i) 특정 표현이 포함된 도면의 검색, ii) 유사성 높은 도염의 검색 등이 있습니다.
특정 표현이 포함된 도면의 검색
도면 검색 서비스의 “도면 태그” 필드에 검색어를 입력하면, 그 검색어에 대응되는 특허 도면이 출력됩니다. 다만, 검색어에 대응되는 특허 도면은 특허의 개수보다 훨씬 더 많은 경우가 일반적입니다. 따라서, 검색어를 1개가 아닌 여러 개를 입력하는 것이 도면 검색의 목적에 더 잘 부합합니다.
유사성 높은 도면의 검색(coming soon)
“도면 태그” 필드에 복수 개의 검색어가 입력되는 경우, 도면 검색 엔진은 복수 개의 검색어에 최적으로 부합되는 검색 결과를 출력합니다. 따라서, 특정 도면에 있는 도면 태그를 모두 입력(예, 도면 자체를 특정/입력)하면, 그 태그들과 유사성이 가장 높은 특허 도면이 검색됩니다.
도면 검색 프로세스
도면 검색 프로세스는 일반적인 특허 검색과 동등합니다.
•

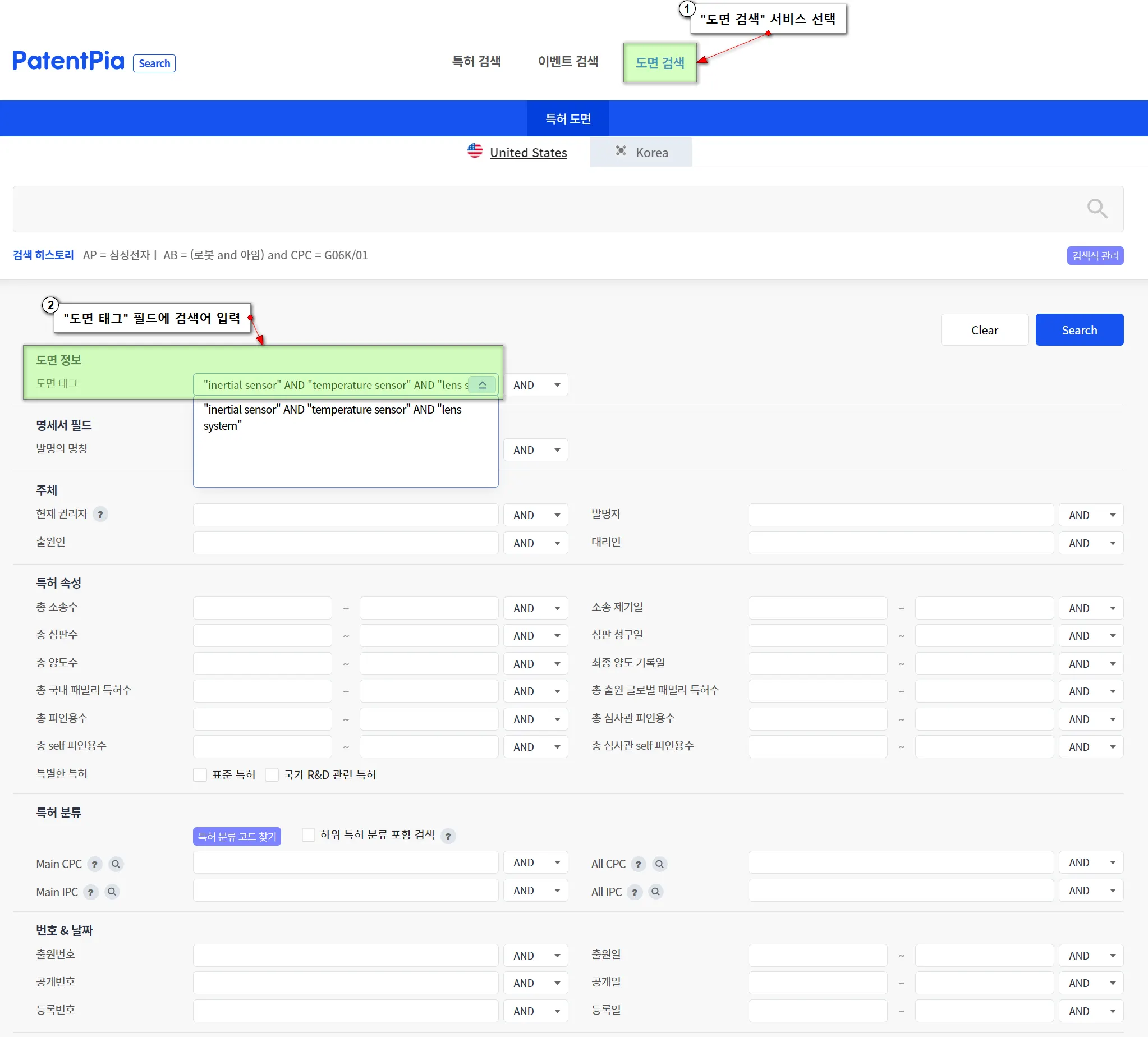

Step 1 : 도면 태그 필드에 검색어 입력
“도면 태그” 필드에 검색어를 입력합니다. 권리자나 특허 분류 등과 같은 다른 필드에 검색어를 입력하면, “도면 태그” 필드와 AND 조건으로 검색됩니다.
(참고) 예시적으로, 입력되는 검색어는 exact match(검색어 주위를 쌍따옴표로 둘어싸면 됨) 처리를 했습니다.
•

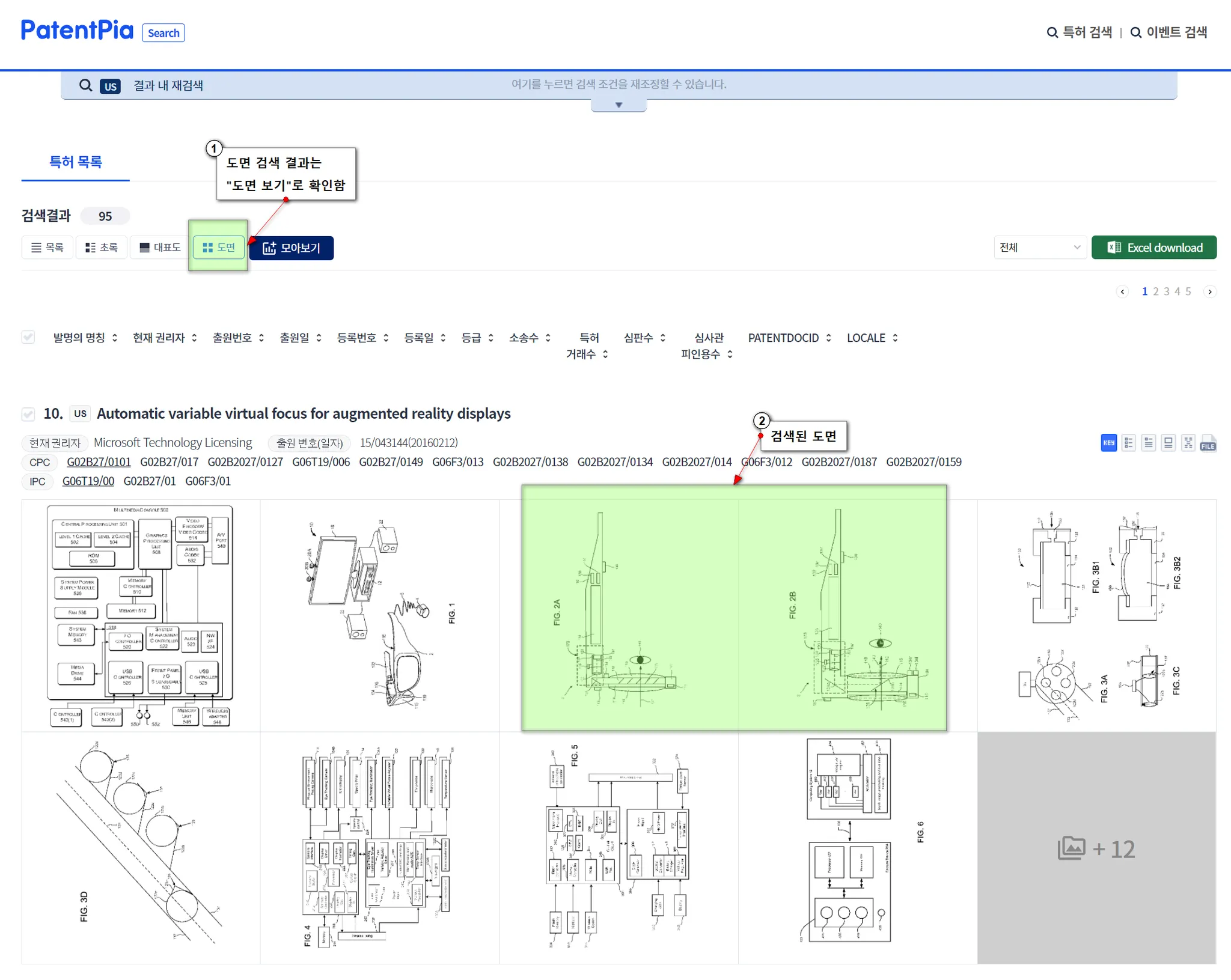

Step 2 : 도면 검색 결과 확인
