개별 My Platform 화면의 전체적인 구성
개별 My Platform 화면을 구성하는 영역 vs. My Platform 서비스 흐름
My Platform은 아이템을 등록(at 아이템 등록 영역)하고 → 아이템을 1개 또는 n개 선택(at 선택 폴더의 내용 영역)하고 → 메뉴를 선택(at 모드 및 메뉴 영역)하면, → 선택된 아이템을 대상으로 선택된 메뉴에 대응되는 각종 서비스를 제공(out of My Platform)해 주는 체계를 가지고 있습니다.

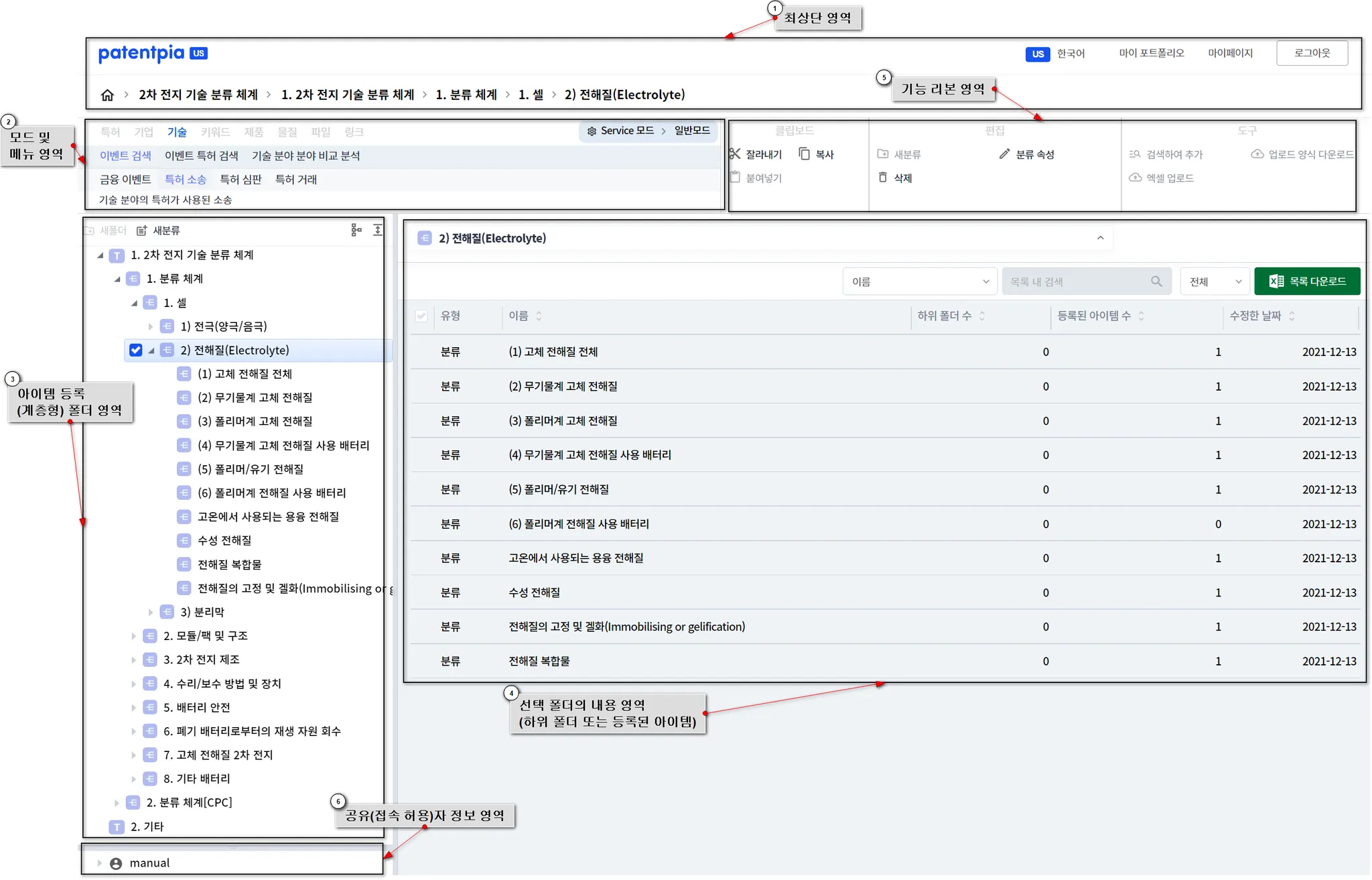

개별 My Platform 화면의 6대 구성 요소
개별 My Platform 화면은 크게 i) 최상단 영역, ii) 모드 및 메뉴 영역, iii) 아이템 등록 (계층형) 폴더 영역, iv) 선택 폴더의 내용 영역, v) 기능 리본 영역, v) 공유(접속 어용)자 정보 영역 등 6가지 영역으로 구성되어 있습니다.
이 중에서, i) 모드 및 메뉴 영역, ii) 아이템 등록 (계층형) 폴더 영역, iii) 선택 폴더의 내용 영역 및 iv) 기능 리본 영역이 중요합니다.
최상단 영역
최상단 영역의 우측 최상단에는 “UI 언어 설정” 등과 같은 PatentPia의 공통적인 화면 구성이 있습니다.
최상단 영역의 하단에는 주소 영역이 있습니다. 주소 영역은 현재 선택된 아이템 등록 폴더의 위치 정보를 제공합니다. 위치 정보는 My Platform 홈 아이콘 → 개별 My Platform 이름 → 폴더 계층 구조 상 선택된 폴더의 위치 순으로 나열됩니다. My Platform 홈 아이콘이나 개별 My Platform 이름을 클릭하면 클릭된 곳으로 이동됩니다. 폴더 계층 구조를 이루는 폴더 명칭을 클릭하면, 클릭된 폴더 명칭의 내용(하위 폴더 또는 등록 아이템) 목록이 “선택 폴더의 내용 영역”에 나타납니다.
모드 및 메뉴 영역
개별 My Platform 화면에서 제공 가능한 메뉴는 등록한 아이템별로 100~2,000여 종류가 있습니다. 많은 메뉴를 효율적 및 목적 지향적으로 제공하기 위해서 i) 모드(mode) 및 ii) 메뉴 계층 구조가 도입되었습니다.
모드 영역
개별 My Platform 화면에서 모드는 대모드-중모드-소모드 등과 같은 max 3 depth 체계로 되어 있습니다. 각 모드의 구체적인 내용은 i) 선택된 아이템의 종류, ii) 선택된 아이템의 개수에 따라 유기적으로 변동됩니다. 예를 들면, 기술 분야 아이템이 2개 이상 복수 개가 선택되는 경우에는, 기술 분야 아이템이 1개 선택되었을 때에는 나타나지 않던 “비교 분석”이라는 모드가 나타납니다. 그리고, 특허가 n개 선택되었을 경우에는 Analytics를 활용하는 “특허 분석”과 관련된 모드가 나타납니다.
메뉴 영역
개별 My Platform 화면에서 메뉴는 대메뉴-중메뉴-소메뉴-세부 메뉴 등과 같은 max 4 depth 체계로 되어 있습니다. 각 메뉴의 구체적인 내용은 i) 선택된 아이템의 종류, ii) 선택된 모드(mode)에 따라 유기적으로 변동됩니다. 예를 들면, i) 기업 아이템이 1개 선택되고, ii) 모드가 “경쟁사/기업 해부”인 경우에는, 기업 아이템에 대한체계적인 해부(competitive intelligence)를 위한 각종 분석 메뉴가 max 4 depth 체계로 100 여종 이상 제공됩니다.
아이템별 모드별 상세한 메뉴 내용은 “PatentPia My Platform(MP) 매뉴얼” 페이지에 있는 “MP 모드_목적/주제별 활용” 및 “MP 고급 모드_목적/주제별 활용” 항목 하에 있는 각종 모드를 참고하세요.
아이템 등록 폴더 영역
아이템 등록 폴더 영역에 특화된 기능 리본 영역

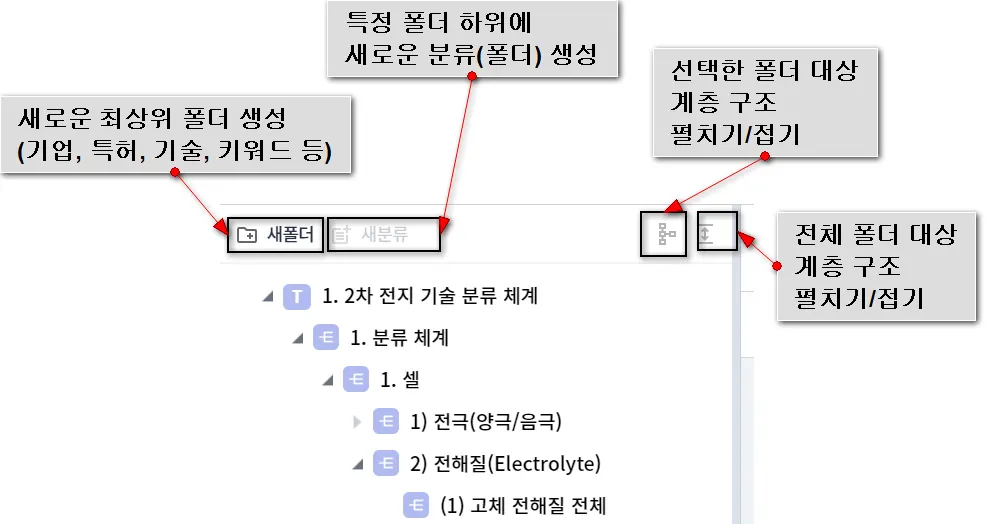

아이템 등록 폴더 영역에 있는 기능 리본은 i) 폴더 생성과 관련된 것 2개, ii) 폴더 계층 구조를 펼치거나 접는 것과 관련된 것 2개가 있습니다.
폴더 생성 관련 기능 UI
폴더 생성과 관련된 것에는 i) 새로운 최상위 폴더의 생성 및 ii) 특정 폴더 하위에 새로운 분류(폴더)의 생성이 있습니다.
최상위 폴더는 등록할 아이템의 종류별로 생성되는 폴더입니다. 예를 들면, 기업 아이템을 등록할 폴더를 생성할 경우, “새폴더” 아이콘을 클릭하고, 폴더 종류로 반드시 “기업”을 선택해야 합니다. 기업 폴더에 키워드 아이템이나 특허 아이템가 들어갈(등록될) 수 없고, 키워드 폴더나 특허 폴더에 기업 아이템이 들어갈(등록될) 수 없습니다. 상세한 것은 “관심 아이템 등록(업로드) 및 관리” 페이지를 참고하세요.
“새분류”는 특정한 폴더(최상위 폴더 포함)의 하위에 분류(폴더)를 생성할 때 사용됩니다. 분류(폴더) 아이콘은 최상위 폴더 아이콘과 색깔은 같고, 모양은 다릅니다. 최상위 폴더 아이콘에는 내부에 글자가 있고, 분류(폴더) 아이콘에는 “삼지창 모양”이 있습니다.
계층 구조 펼치기/접기 기능 UI
계층 구조를 구성하는 노드(node)가 많고 계층 구조가 여러 단계로 되어 있는 경우가 많습니다. 이때, 전체 계층 구조 또는 특정한 폴더 밑에 있는 계층 구조를 펼치거나 접을 수 있으면, 필요한 폴더를 찾거나 선택하는데 편리합니다.
아이템이 등록된 (계층형) 폴더 영역
계층형 폴더 영역을 구성하는 각각의 폴더에는 아이템이 등록되어 있습니다. (물론, 빈 폴더도 가능합니다.)
계층형 폴더 영역에서의 하위 폴더 내용 열기

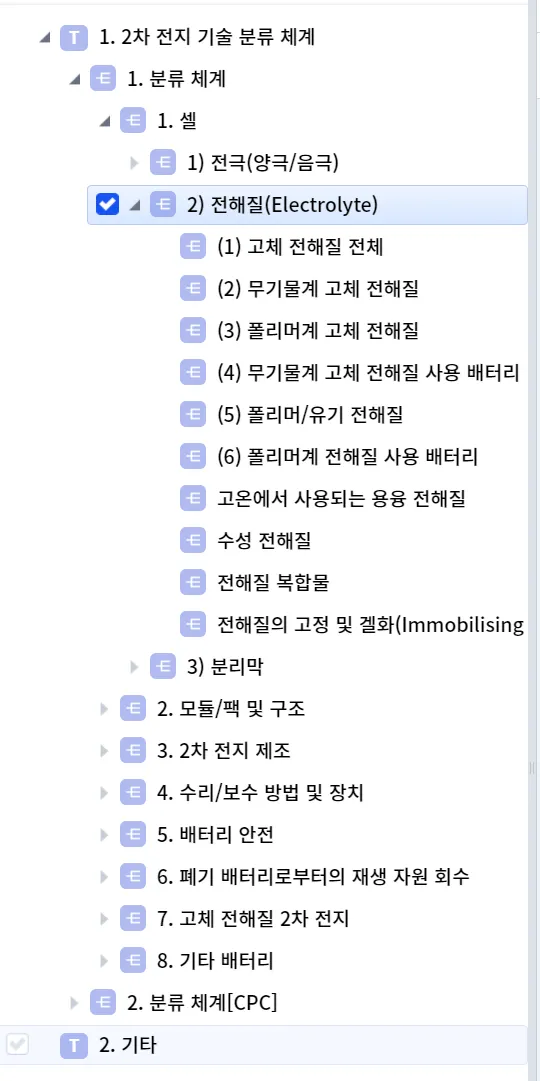

각 폴더를 선택하면, 오른쪽에 그 폴더의 내용이 나타납니다. 특정 폴더가 하위 폴더를 가지는 경우, 그 특정 폴더를 더블 클릭하면, 그 특정 폴더의 하위 폴더가 나타납니다. 아래 예시는 “2) 전해질(Electrolyte)”라는 폴더를 더블 클릭한 경우입니다.
계층형 폴더 영역에서 특정 폴더의 선택
계층형 폴더 영역에서, 특정 폴더를 선택하는 것은 그 특정 폴더의 하위에 있는 i) 하위 폴더 전체 또는 ii) 등록 아이템 전체를 선택하는 것과 동일합니다.
1. 최말단 폴더가 선택된 경우

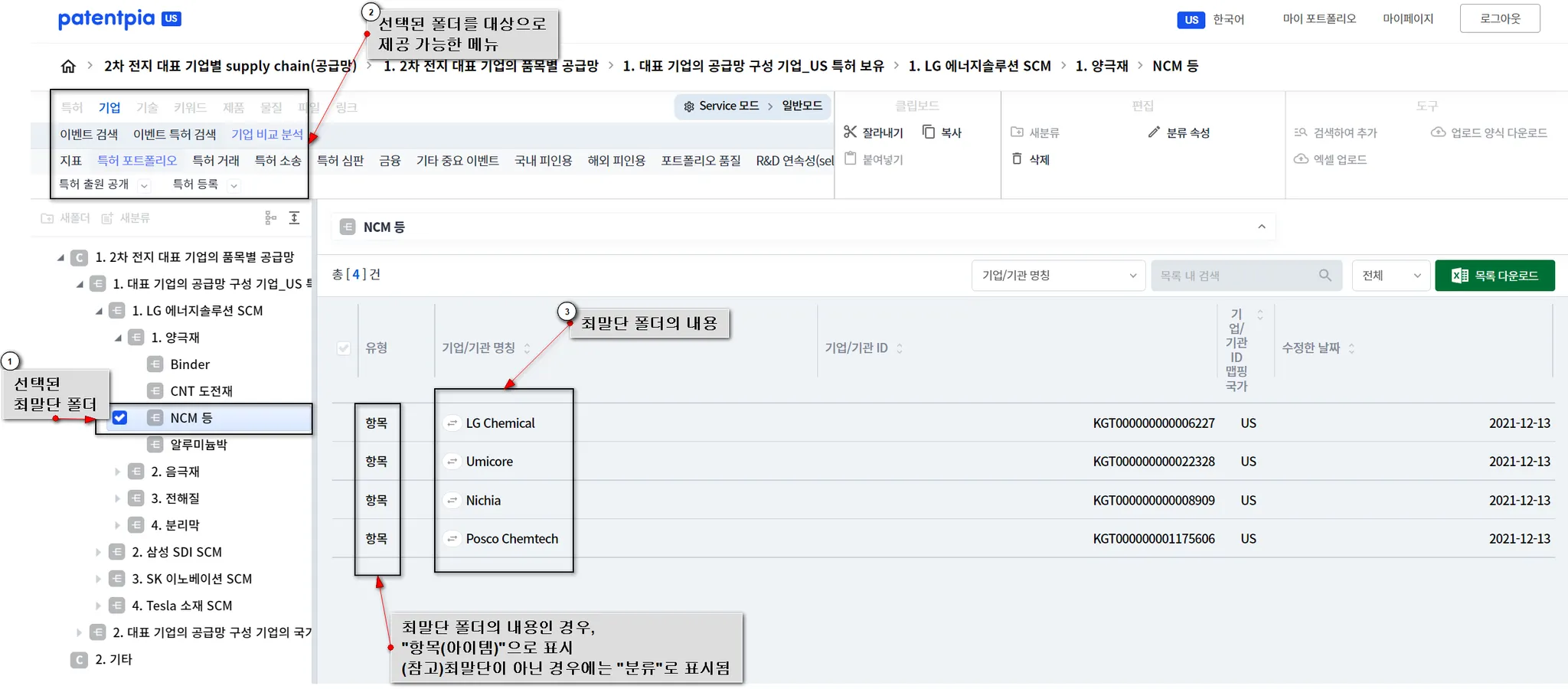

그 특정 폴더가 최말단 폴더인 경우에는 등록 아이템 전체를 선택하는 것과 동일합니다. 최말단 폴더가 선택되면, 오른쪽에 있는 선택된 폴더의 내용 영역의 각 리스트에는 “항목(아이템)”이라는 표시가 나타납니다.
따라서, 이 경우, 특정 폴더를 선택하고 비교 분석 메뉴를 선택하면 각종 비교 분석이 가능하게 됩니다.

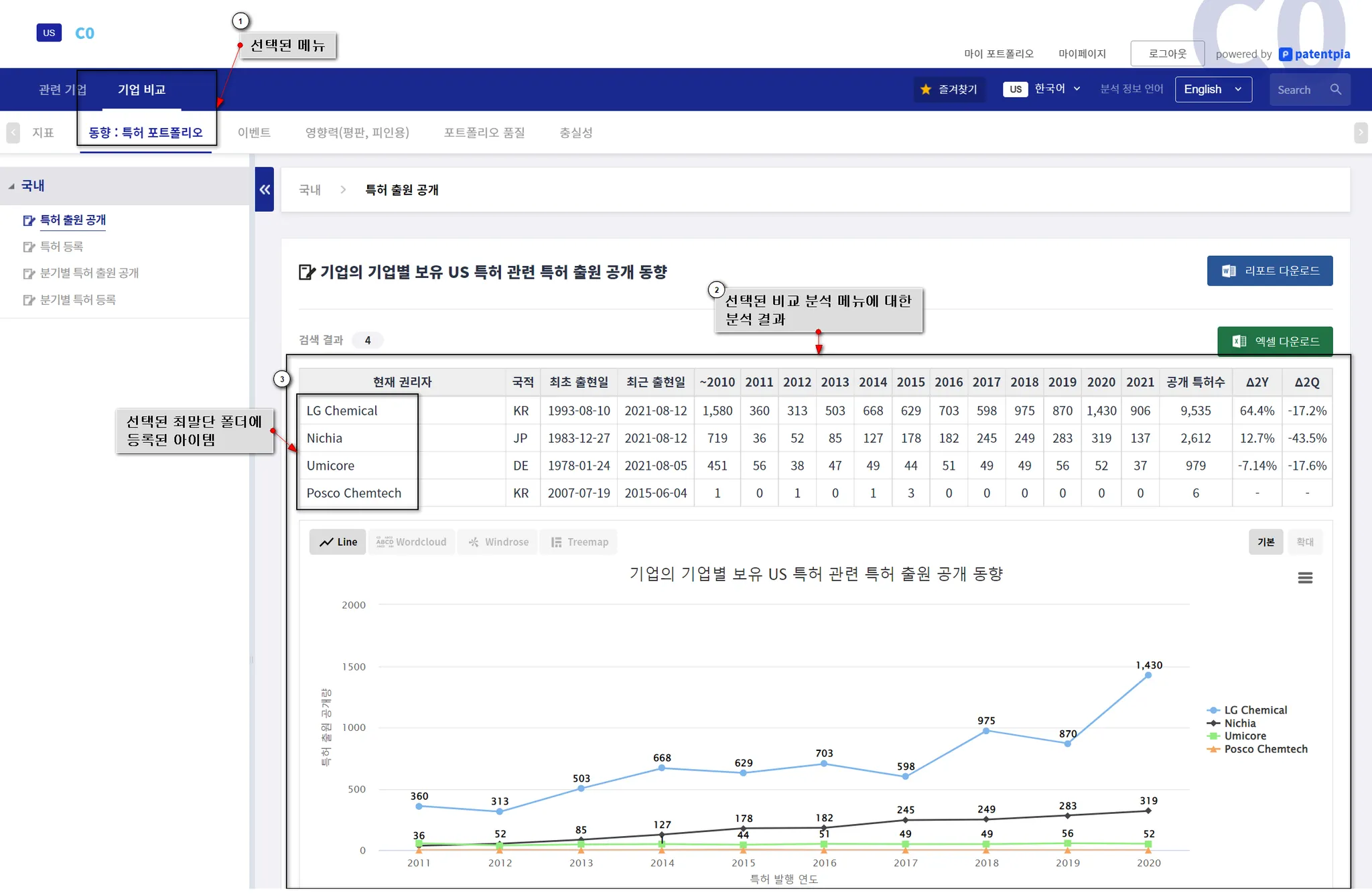

GoldenCompass를 통하여, 선택된 폴더에 등록된 모든 아이템을 대상으로 한 비교 분석 결과가 제공됩니다.
물론, 검색 메뉴를 선택하면, 검색 엔진에 등록 아이템 전체가 “OR” 조건으로 입력되어, 검색 결과가 나타납니다.

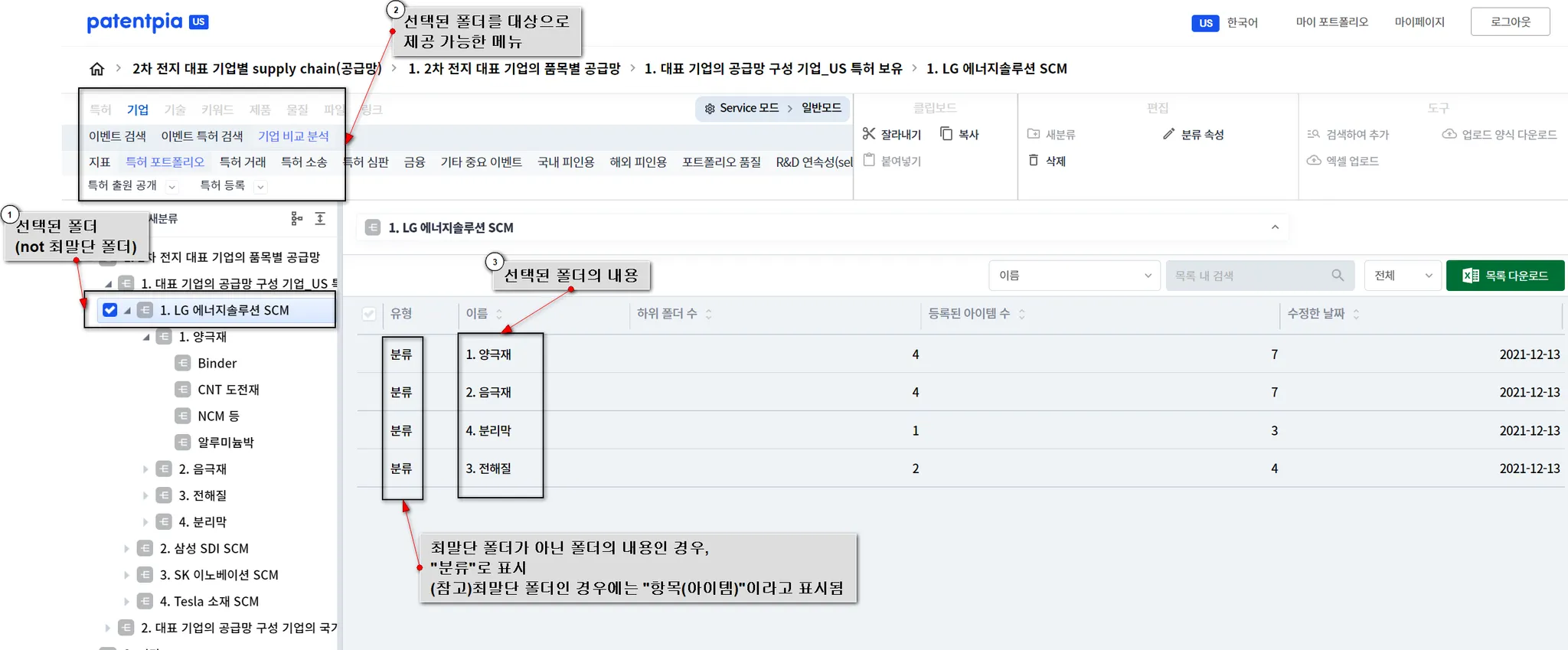

2. 최말단 폴더가 아닌 폴더가 선택된 경우
선택한 특정 폴더가 최말단 폴더가 아닌 경우에는, 그 특정 폴더의 하위에 있는 모든 하위 폴더에 등록된 등록 아이템 전체를 선택하는 것과 동일합니다. 최말단 폴더가 아닌, 상위 폴더가 선택되면, 오른쪽에 있는 선택된 폴더의 내용 영역의 각 리스트에는 “분류”라는 표시가 나타납니다.
따라서, 이 경우, 최말단 폴더가 아닌 특정 폴더를 선택하고, 비교 분석 메뉴를 선택하면, 그 특정 폴더 하위에 있는 모든 기업을 대상으로 한 비교 분석이 가능하게 됩니다.

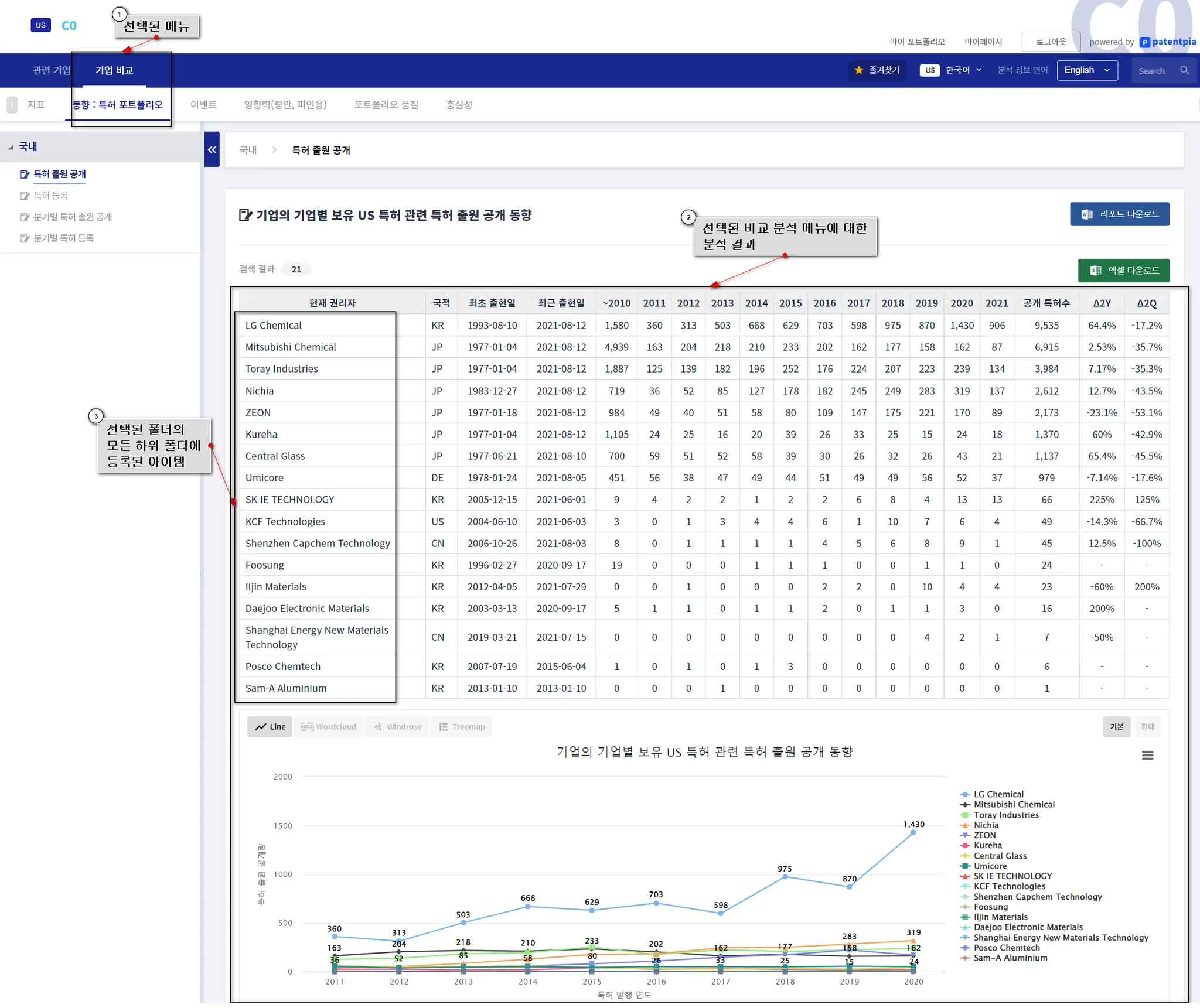

GoldenCompass를 통하여, 선택된 폴더의 모든 하위 폴더에 등록된 아이템을 대상으로 한 비교 분석 결과가 제공됩니다.
선택 폴더의 내용 영역
My Platform은 선택 폴더의 내용 영역에 있는 아이템을 1개 또는 n개 선택하고, 선택된 아이템을 대상으로 각종 서비스를 제공해 주는 체계를 가지고 있습니다. 따라서, 선택 폴더의 내용 영역에서 아이템의 선택은 My Platform 서비스 활용의 기본 출발점이 됩니다.
선택 폴더의 내용 영역에 특화된 기능 리본 영역
선택 폴더의 내용 영역에 있는 기능 리본은 i) “검색” 지원과 관련된 것 및 ,ii) 데이터 다운로드 지원과 관련된 것 2개가 있습니다.
“검색”은 폴더 내용 영역에 있는 데이터가 많을 경우(예, 특허 리스트 등)에 특히 유용합니다.

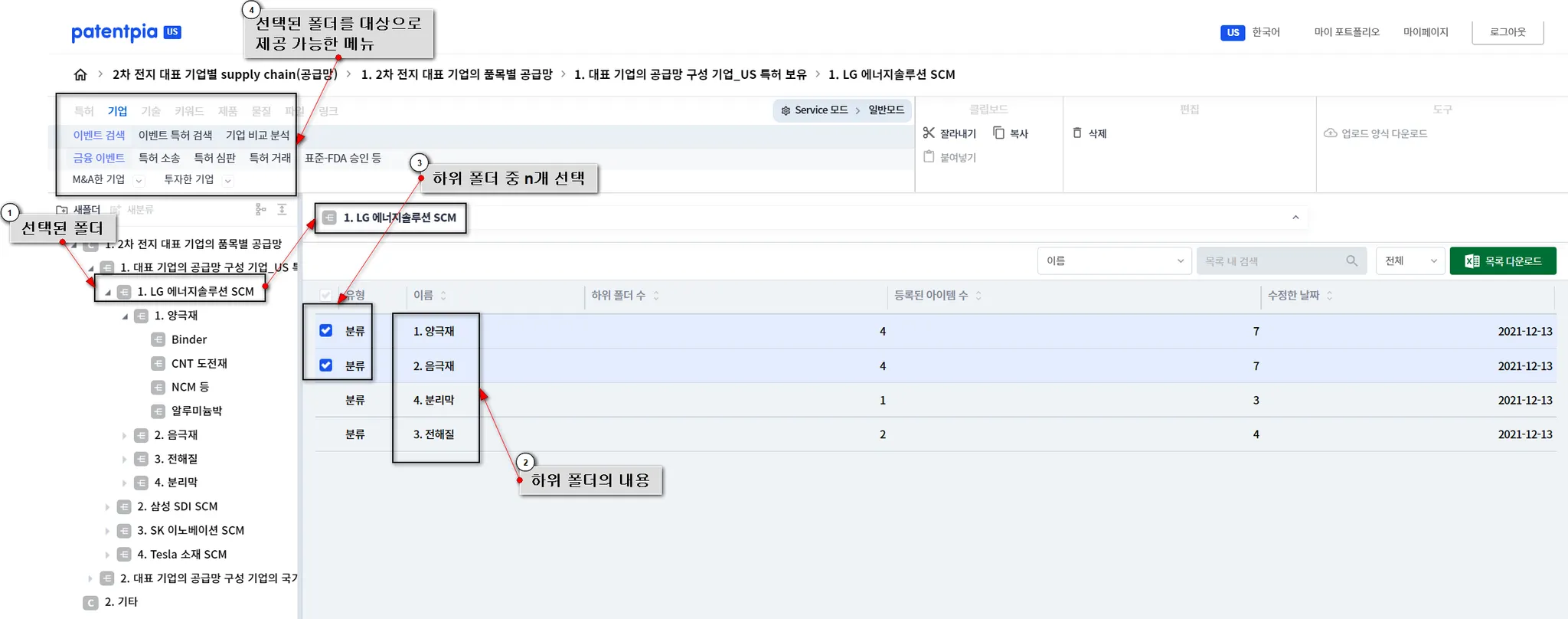

최말단 폴더가 아닌 폴더의 선택 시, 선택 폴더의 내용 = 하위 폴더 리스트
선택된 폴더가 최말단 폴더가 아닌 경우에는, 그 선택된 폴더의 하위 폴더들이 내용 영역에 나타납니다. 내용 영역에 나타나는 리스트가 폴더인 것인, 리스트를 구성하는 각각의 대상의 앞에 “분류”라는 유형이 표시되는데서도 할 수 있습니다.
최말단 폴더가 아닌 특정 폴더의 내용 중 1개 또는 복수 개의 하위 폴더를 선택할 수 있습니다. 이 경우, My Platform은 그 선택된 하위 폴더에 대응되는 모든 기업을 대상으로 하여 제공 가능한 메뉴(예, 검색, 비교 분석 등)를 제공합니다. 예시적으로 “기업 비교 분석”을 선택합니다.

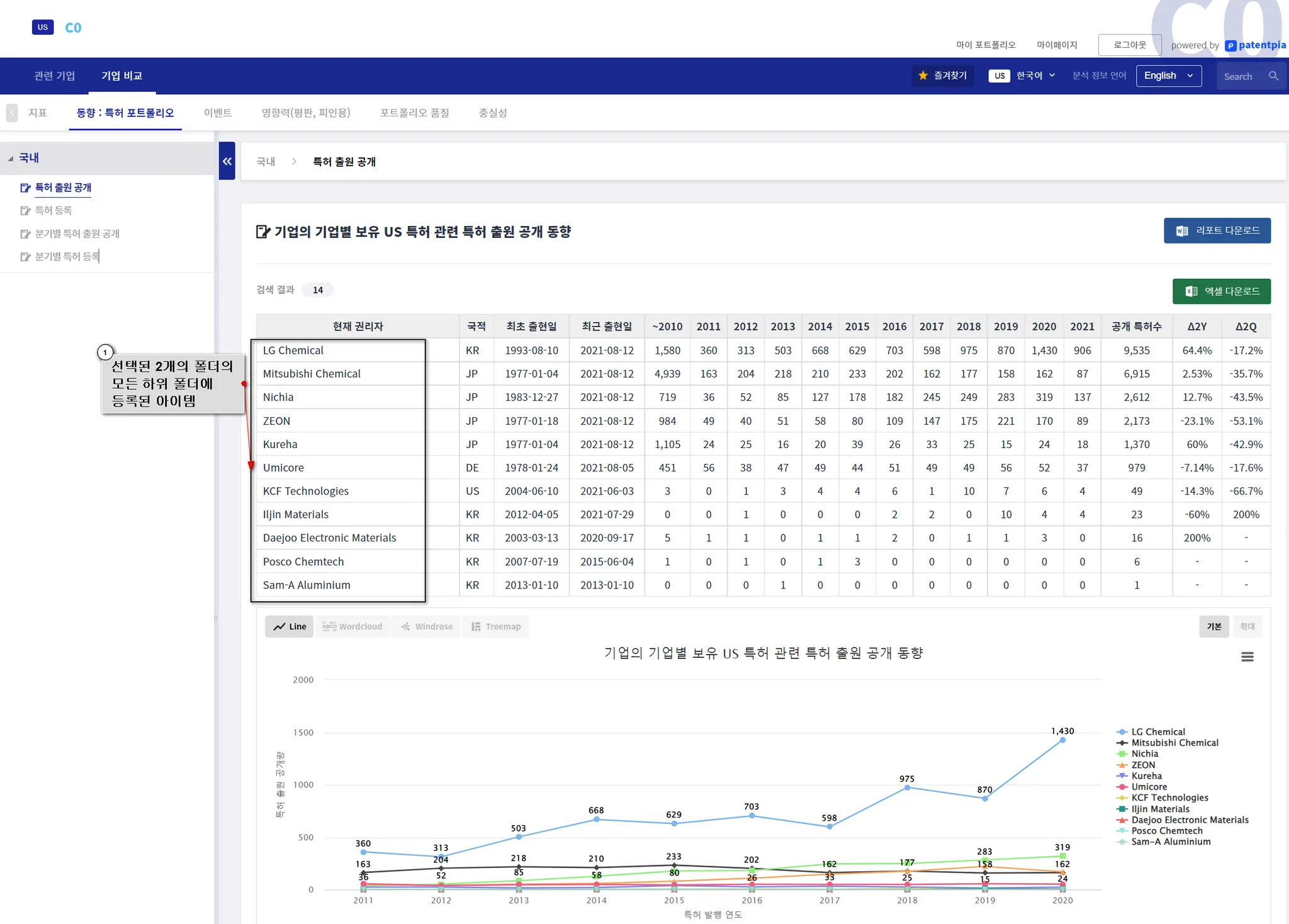

GoldenCompass를 통하여, 선택된 2개의 폴더의 모든 하위 폴더에 등록된 아이템을 대상으로 한 비교 분석 결과가 제공됩니다.
최말단 폴더의 선택 시, 선택 폴더의 내용 = 등록된 아이템 리스트
선택된 폴더가 최말단 폴더인 경우에는, 그 선택된 폴더에 등록된 아이템(항목)이 내용 영역에 나타납니다. 내용 영역에 나타나는 리스트가 항목(아이템)인 것인, 리스트를 구성하는 각각의 대상의 앞에 “항목”라는 유형이 표시되는데서도 할 수 있습니다.

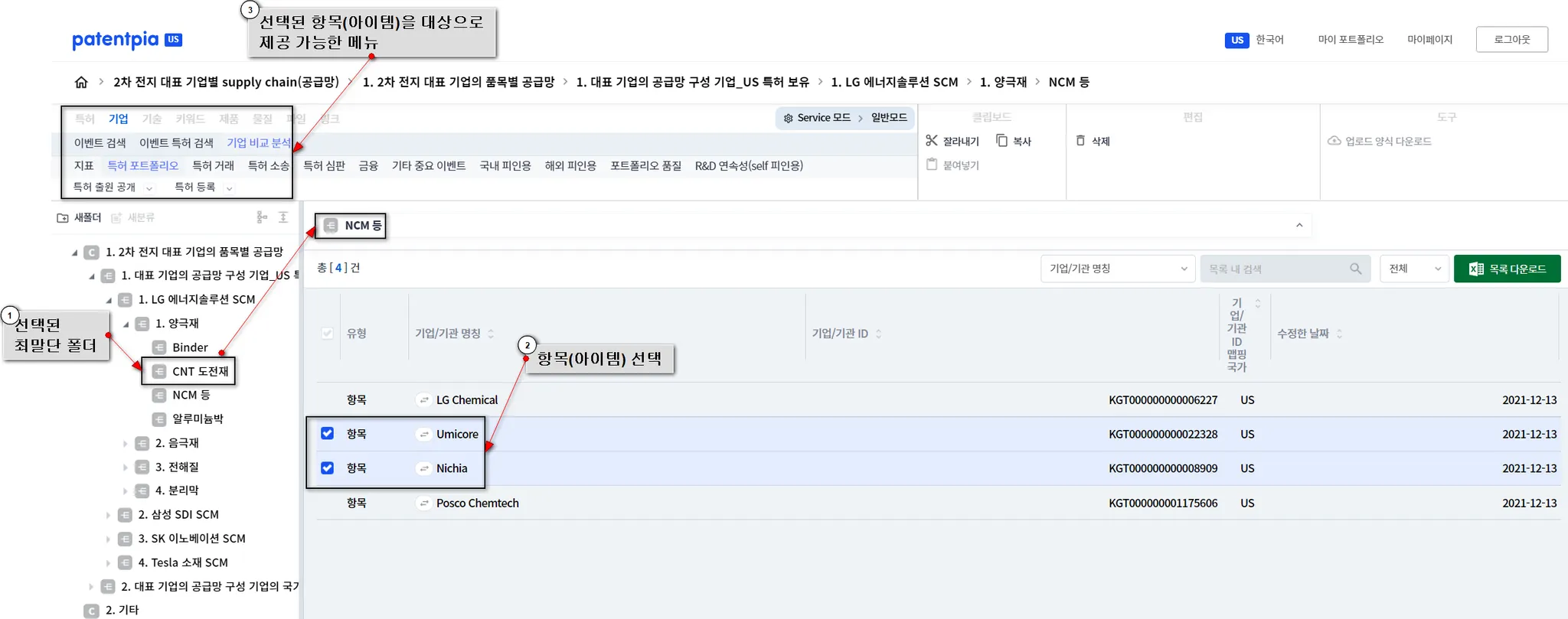

최말단 폴더의 내용 중 1개 또는 복수 개의 항목(아이템)을 선택할 수 있습니다. 이 경우, My Platform은 그 선택된 항목(아이템)을 대상으로 제공 가능한 메뉴(예, 검색, 비교 분석 등)를 제공합니다. 기업을 1개 선택하면, “비교 분석” 메뉴는 나타나지 않지만, 2개를 선택하면 “비교 분석” 메뉴가 나타납니다.
예시적으로 “기업 비교 분석”을 선택합니다.

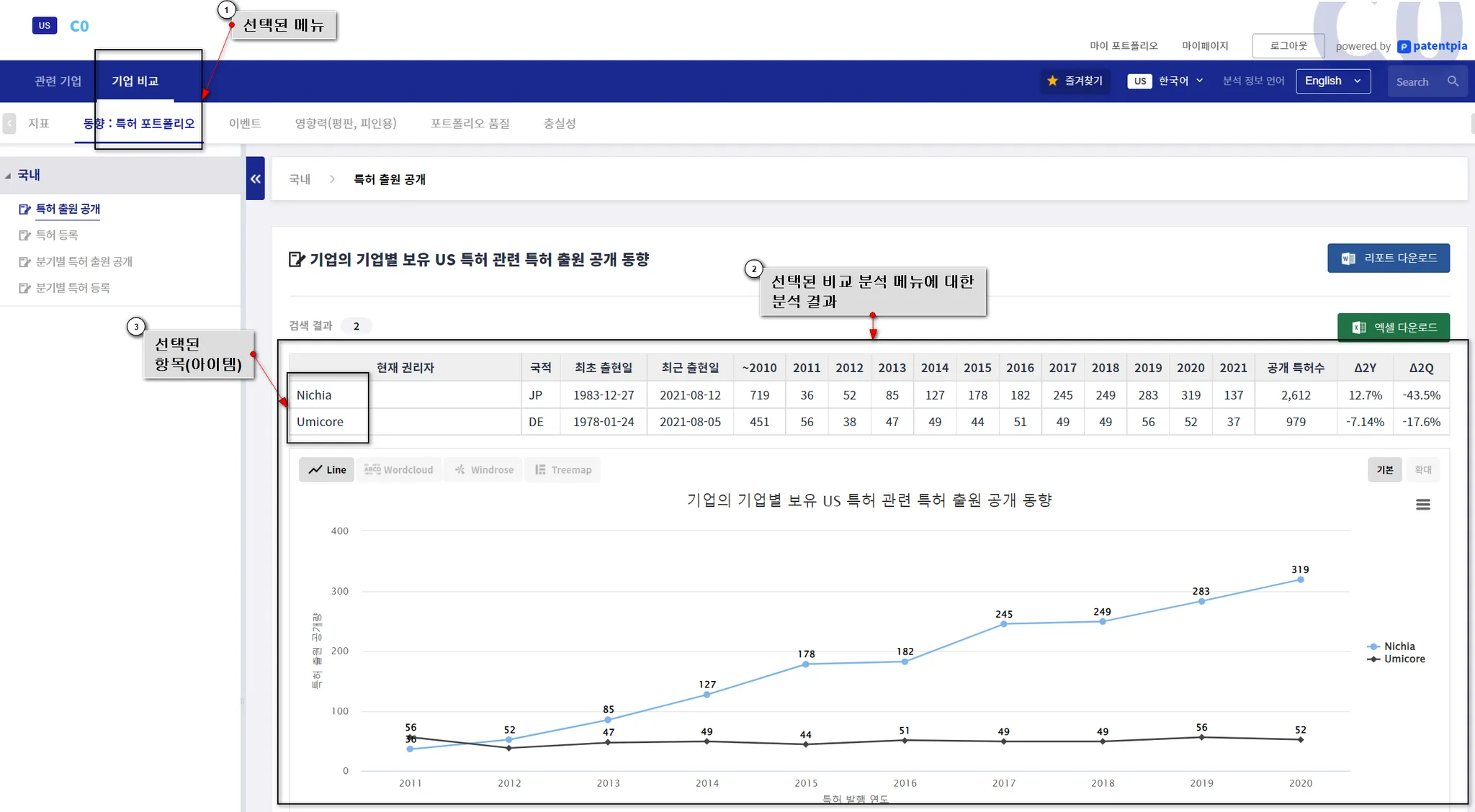

GoldenCompass를 통하여, 선택된 2개의 기업 아이템을 대상으로 한 비교 분석 결과가 제공됩니다.
기능 리본 영역
기능 리본의 종류
My Platform이 제공하는 기능 리본 영역에는 i) 클립보드 기능 리본, ii) 편집 기능 리본, iii) 도구 기능 리본 등이 있습니다.
기능 리본에 포함된 각종 기능은 상황에 따라, i) 활성화된 기능, ii) 비활성화된 기능으로 구분됩니다.

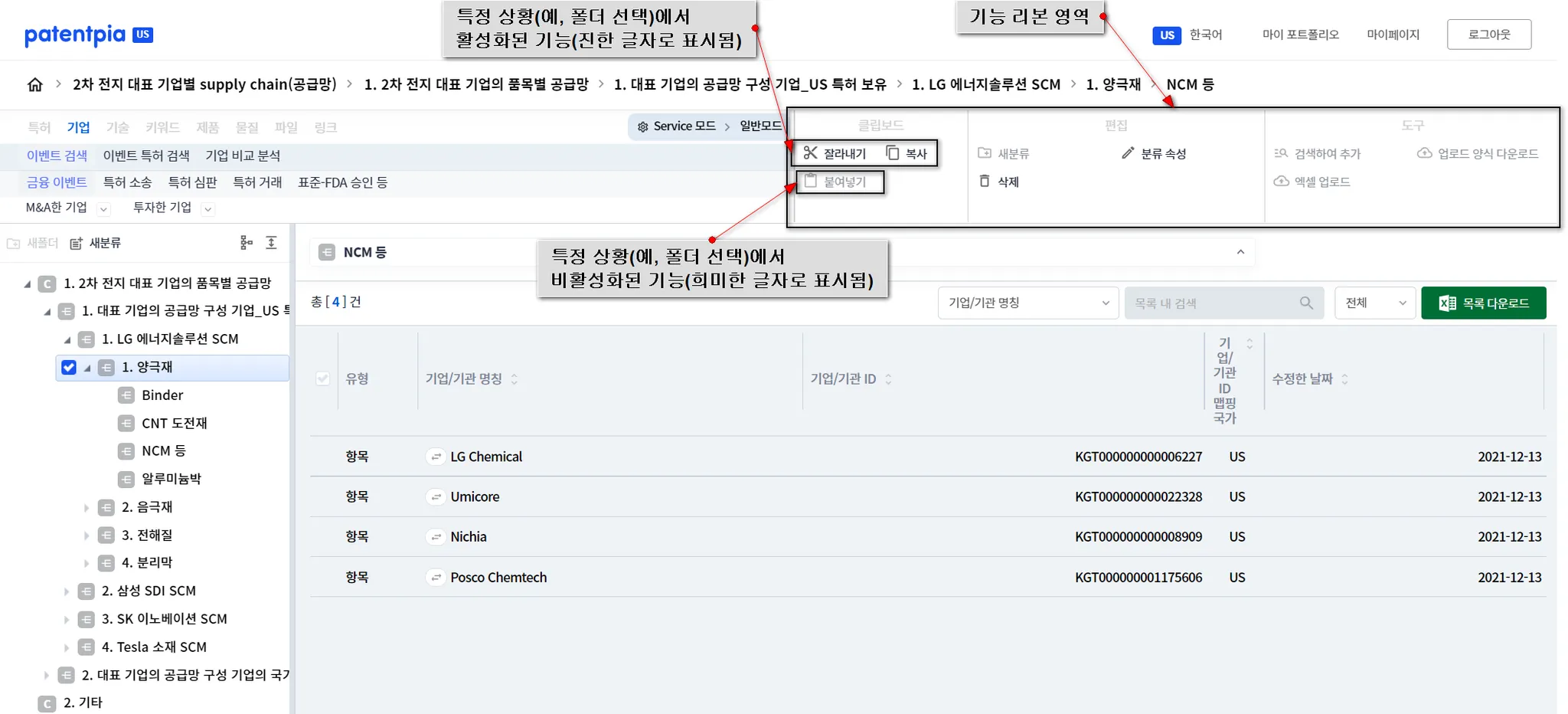

예를 들면, 특정 폴더가 선택만된 경우,
•
At 클립보드 기능 리본
◦
잘라내기 및 복사는 가능하므로 활성화.
◦
(복사된 것이 없으므로)”붙여넣기”는 불가능하므로 비활성화
•
At 편집 기능 리본
◦
선택된 폴더는 그 속성(이름 등)을 변경할 수 있으므로, “분류 속성”은 활성화.
◦
선택된 폴더는 삭제할 수 있으므로 “삭제”는 활성화
◦
하위 분류(폴더)를 생성할 수 있으므로, “새분류”는 활성화
•
, iii) 도구 기능 리본
◦
최말단 폴더에만 지원되는 “검색하여 (아이템) 추가”는 불가능하므로, 비활성화
◦
최상위 폴더에서만 지원되는 “엑셀 업로드” 및 이에 대응되는 “업로드 양식 다운로드”는 비활성화
▪
(coming soon)최상위 폴더가 아니더라도, “엑셀 업로드” 및 이에 대응되는 “업로드 양식 다운로드”는 지원할 예정임
클립보드 기능 리본
클립보드 기능 리본에는 i) 잘라내기, ii) 복사, iii) 붙여 넣기가 있습니다. 3가지 클립보드 기능은 i) 폴더 또는 ii) 아이템를 대상으로도 지원됩니다. 클릭보드 기능이 작동할 폴더 또는 아이템은 i) “아이템 등록 (계층형) 폴더 영역” 또는 ii) “선택 폴더의 내용 영역”에서 선택할 수 있습니다. 폴더나 아이템은 복수 개 선택할 수 있습니다.
복사하여 붙여 넣기
예시적으로, “아이템 등록 (계층형) 폴더 영역”의 특정 폴더(예, “1. LG 에너지솔루션 SCM” )를 복사한 다음, 다른 폴더(예, “2. 기타”)에 붙여 넣어 보겠습니다.
•

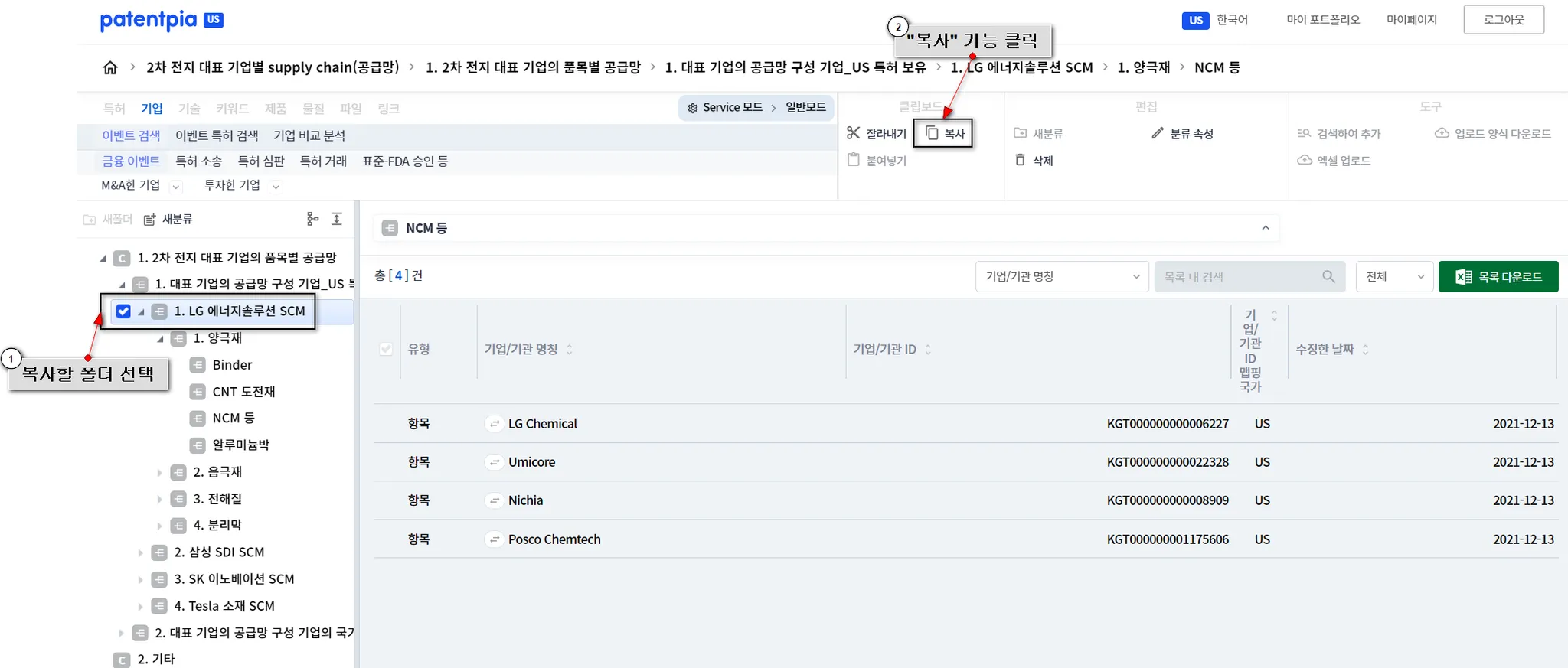

Step 1 : 목적하는 폴더(예, “1. LG 에너지솔루션 SCM”)를 선택하고, “복사” 기능 클릭
•

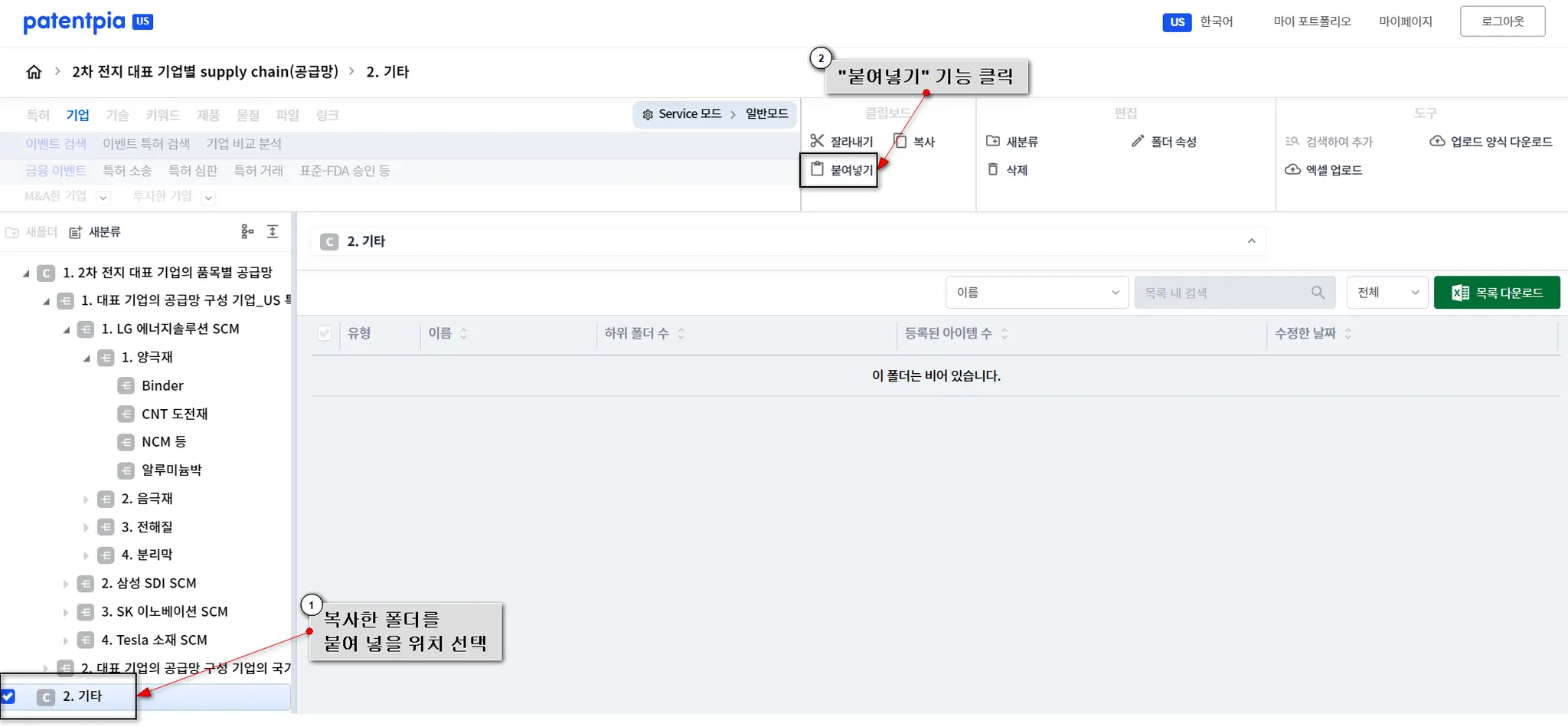

Step 2 : 목적하는 폴더(예, “2. 기타”)를 선택하고, “붙여 넣기” 기능 클릭
•

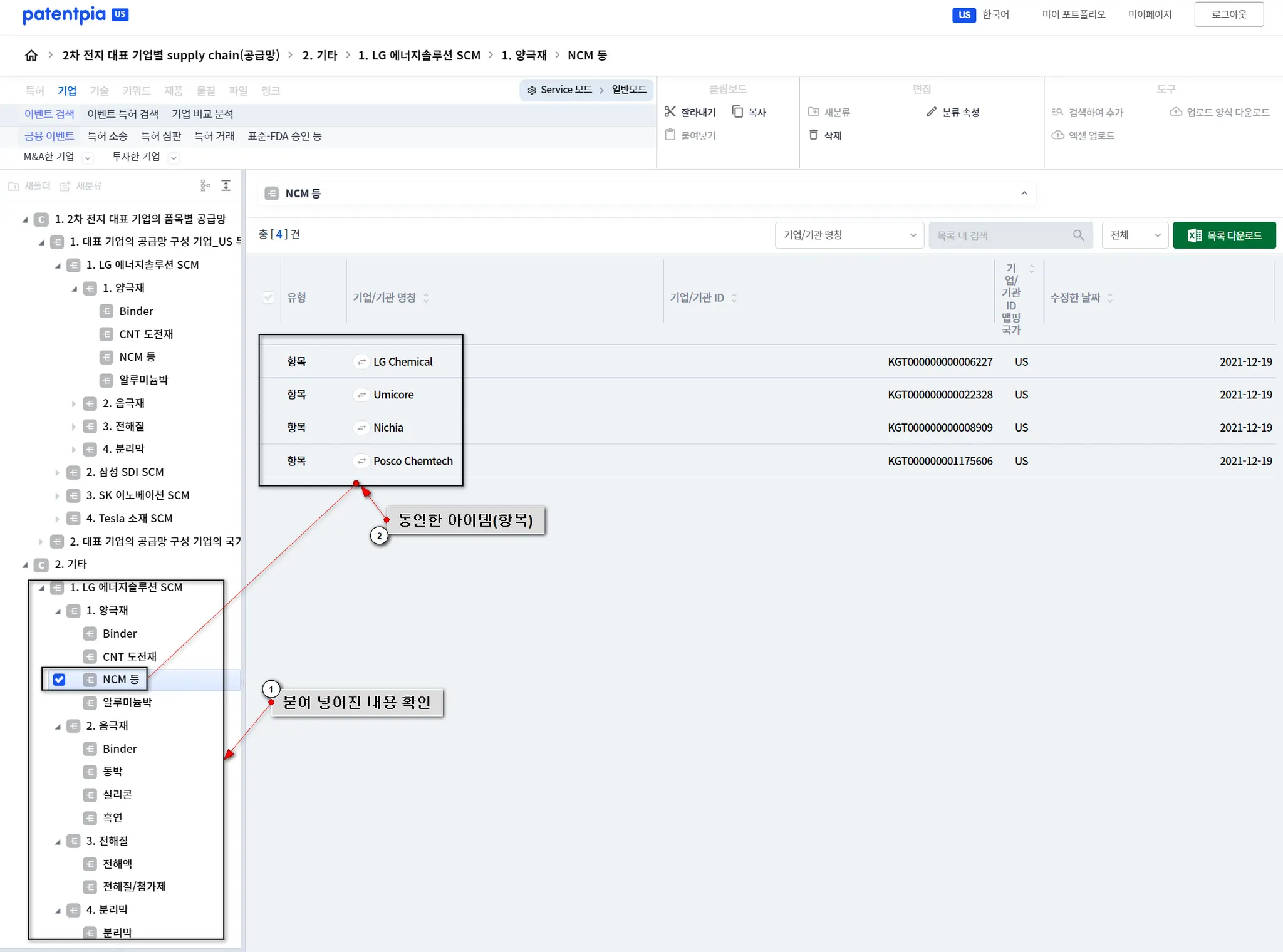

Step 3 : 붙여 넣어진 내용 확인
위치 이동
위의 예에서, “NCM 등” 폴더에 대응되는 기업 중 특정 기업 아이템(예, “Posco ChemTech”)을 선택하고, 복사한 다음, 특정한 폴더(예, “흑연”)을 선택하고 붙여 넣기를 실행할 수 있습니다.
편집 기능 리본
편집 기능 리본에는 i) 새분류, ii) 분류 속성, iii) 삭제가 있습니다.
새분류
“새분류” 기능은 특정한 하위 폴더를 생성하는 기능입니다.
•
Step 1 : 특정한 폴더(최상위 폴더 또는 기타 폴더)를 선택
•
Step 2 : “새분류”를 선택
•
Step 3 : 분류 명칭 입력
분류 속성
“분류 속성”은 i) 분류(폴더)의 명칭, ii) 공유/개방 설정 여부 등을 지정하거나 변경할 수 있는 기능입니다.
•
Step 1 : 특정한 폴더(최상위 폴더 또는 기타 폴더)를 선택
•
Step 2 : “분류 속성”를 선택
•
Step 3 : 분류 속성의 변경
삭제
“삭제”는 특정한 폴더나 특정한 항목(아이템)을 삭제하는 기능입니다.
•
Step 1 : 특정한 폴더(최상위 폴더 또는 기타 폴더)나 항목 선택
•
Step 2 : “삭제”를 선택
한번 삭제하면 웹 표준의 특성 상 “복구(되돌리기)”가 불가능하므로, 삭제는 특히 주의하시기 바랍니다.
도구 기능 리본
도구 기능 리본에는 i) 검색하여 추가, ii) 업로드 양식 다운로드, iii) 엑셀 업로드 등이 있습니다.
검색하여 추가
아이템의 등록은 i) 엑셀 파일을 통한 대량 업로드 및 ii) one by one 등록이 있습니다. “검색하여 추가”는 하나씩 등록하는 것입니다.
“검색하여 추가”는 아이템(항목)을 추가하는 것이므로, 최말단 폴더에서만 작동합니다. 따라서, “검색하여 추가” 기능은 최말단 폴더의 “선택 폴더의 내용 영역”에서 활성화됩니다.

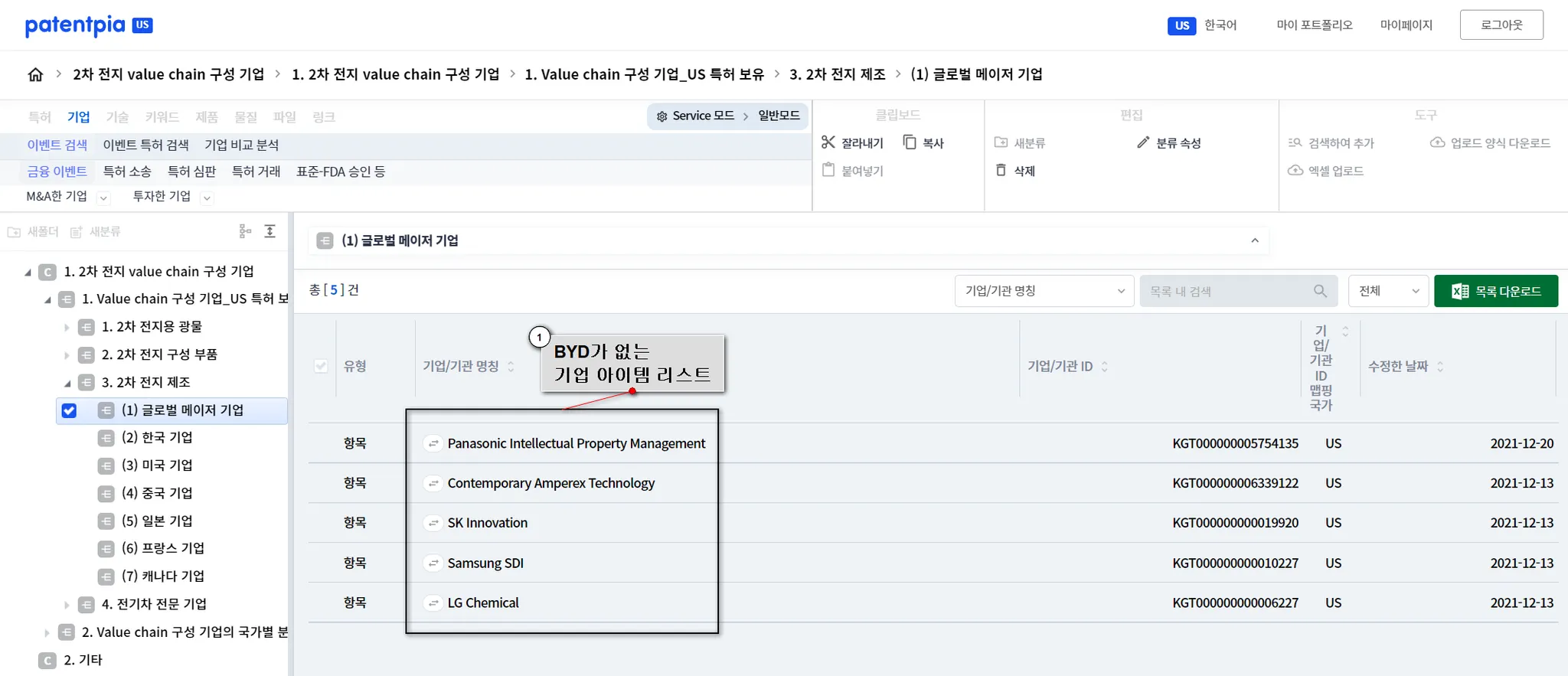

“BYD”가 없는 아래 예시에서, “BYD”를 추가해 보겠습니다.
•

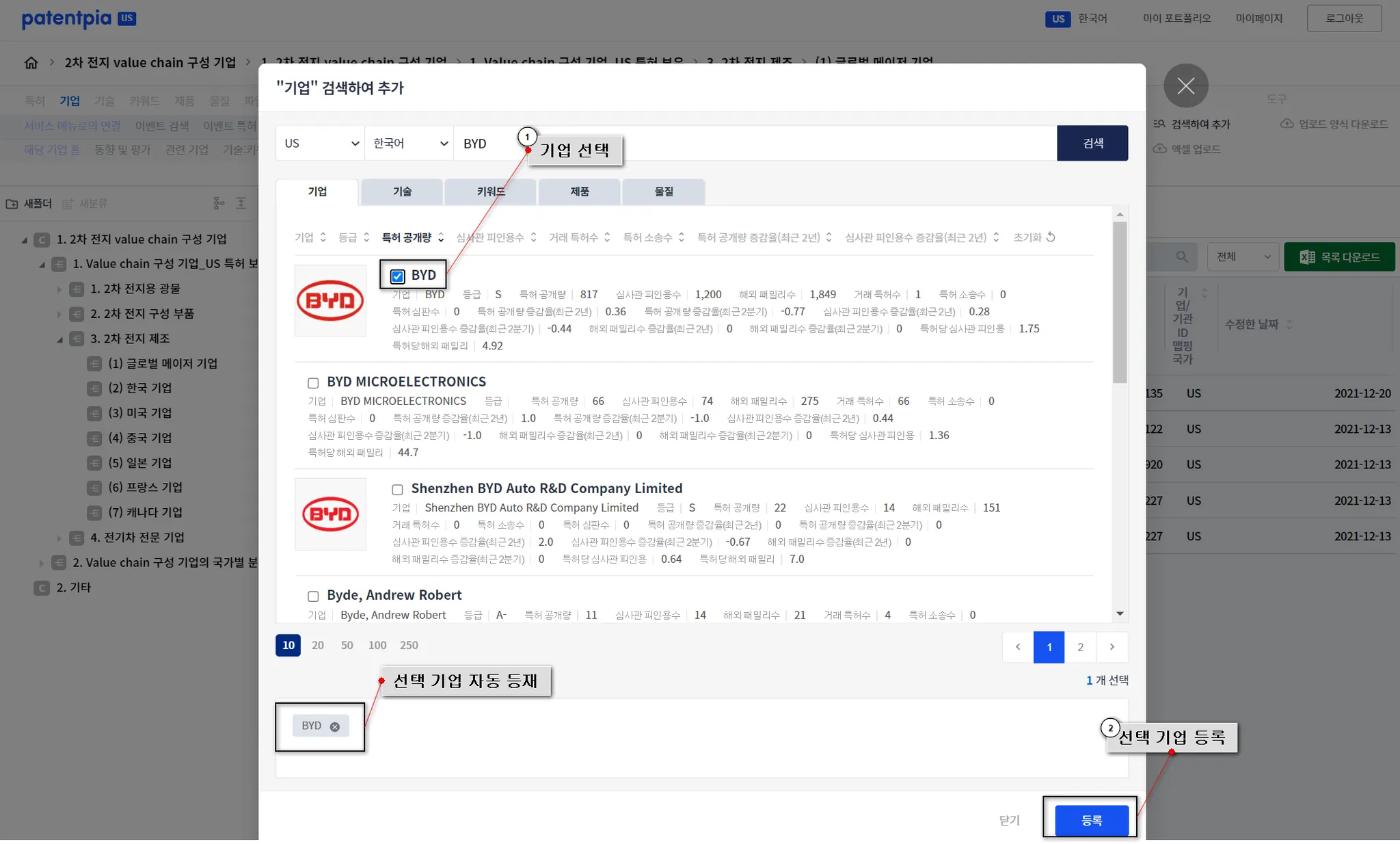

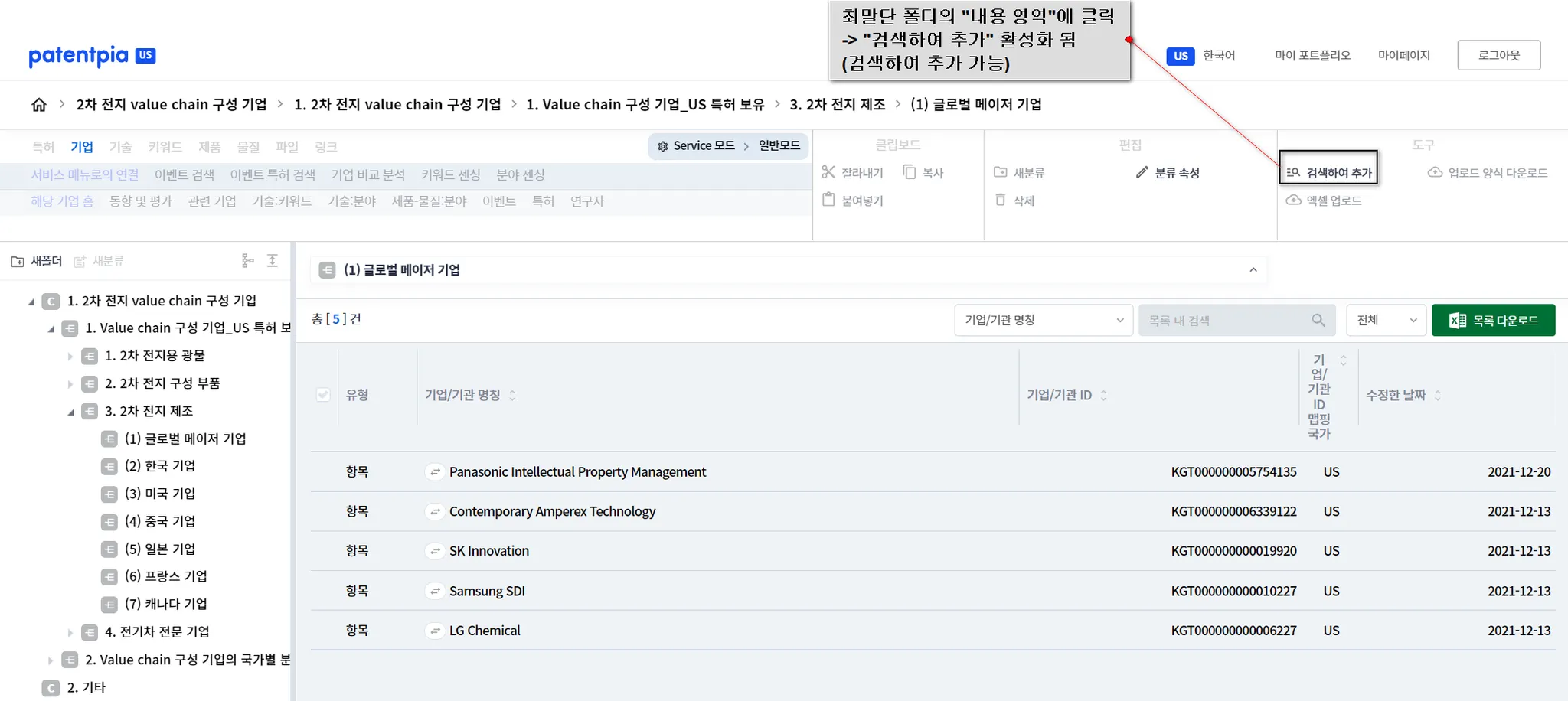

Step 1 : 특정한 최말단 폴더의 “선택 폴더의 내용 영역”에 마우스 포인트 놓고 클릭 → “검색하여 추가” 버튼 활성화

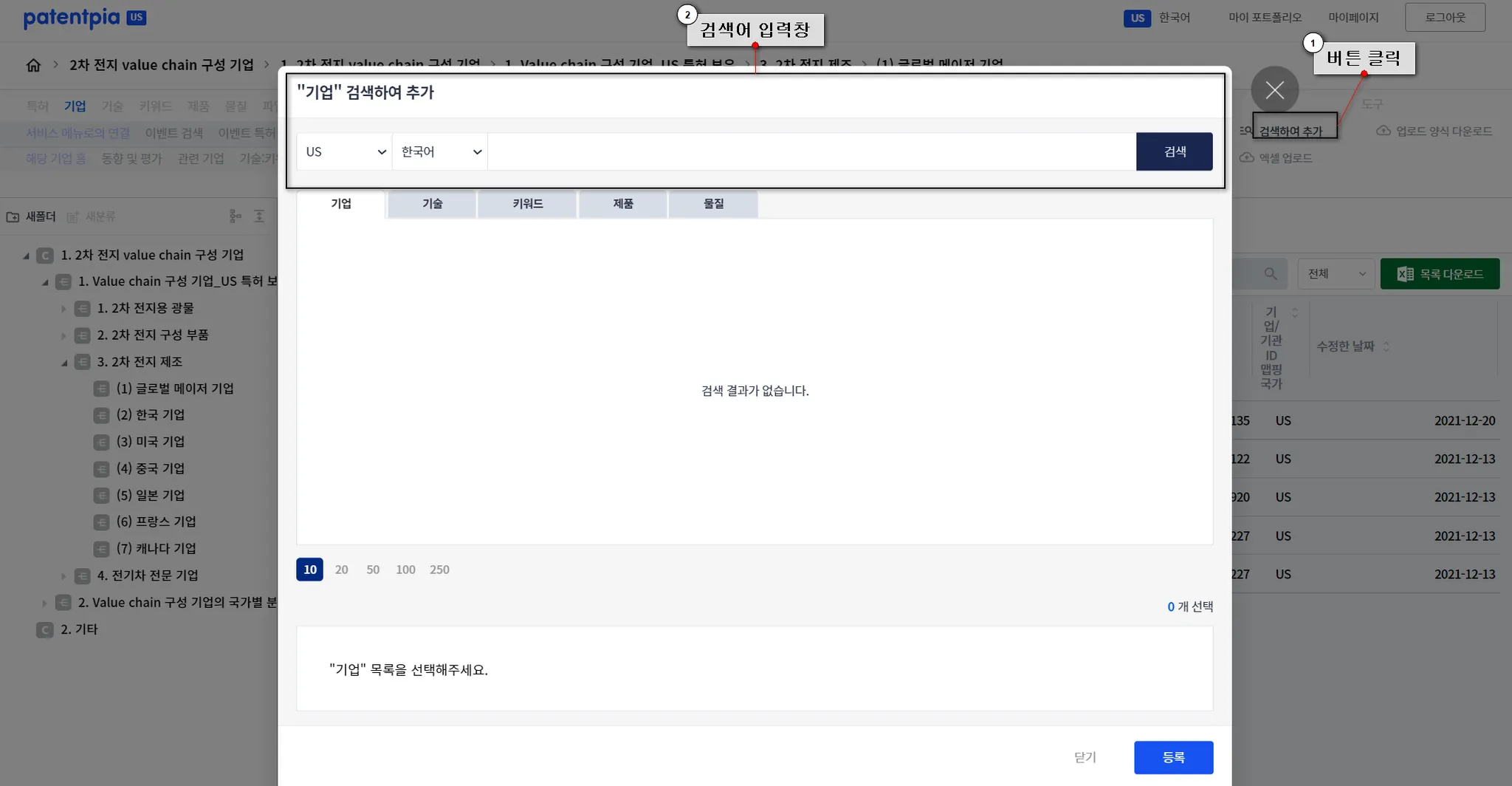

Step 2 : “검색하여 추가”를 선택
•

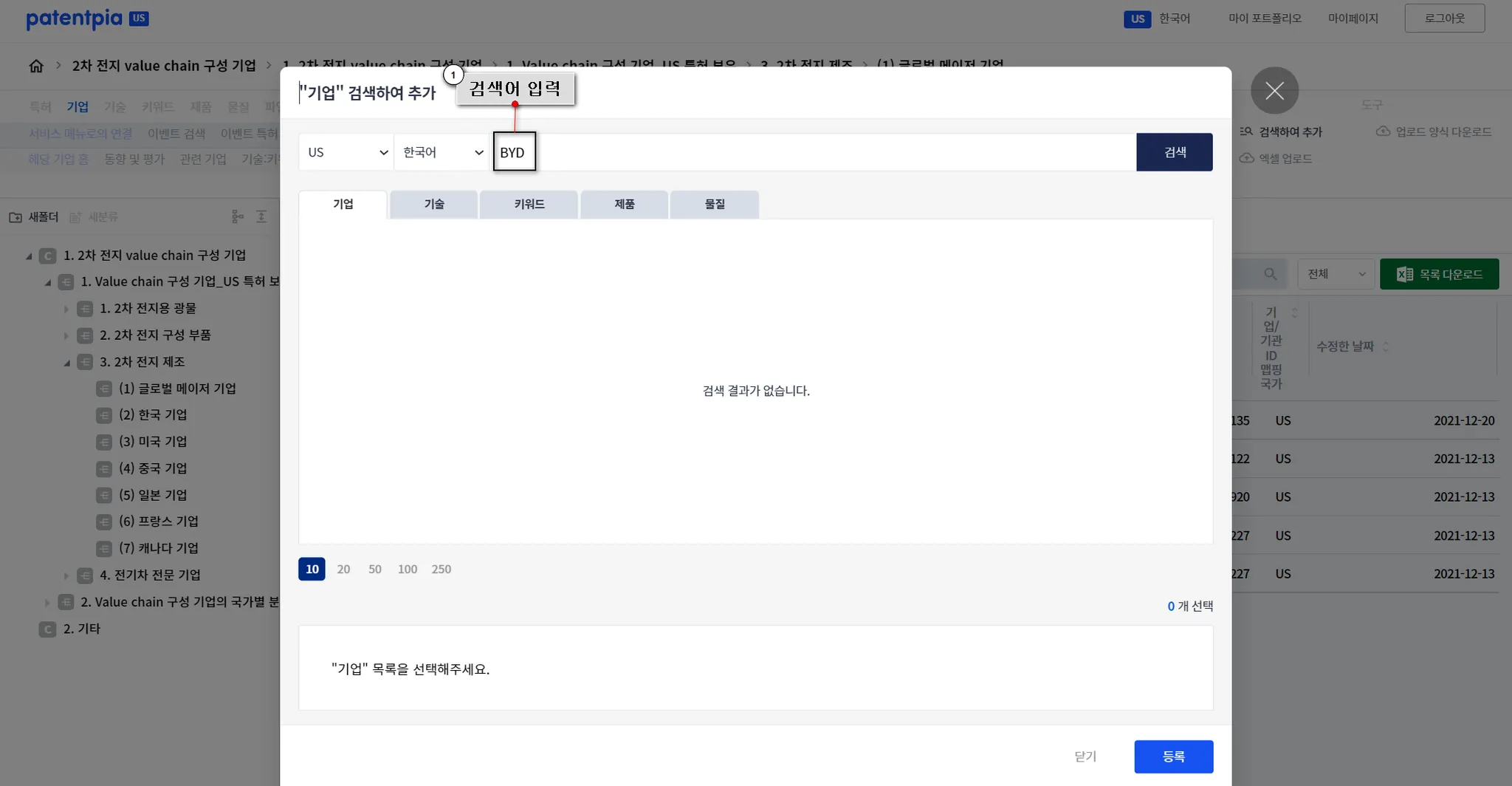

Step 3 : 검색어 입력창에서 검색어 입력
•
Step 4 : 검색 결과에서 1개 (또는 여러 개) 선택 (→ Step 3 및 Step 4를 반복하여 한꺼번에 n개의 아이템(항목) 추가) → “등록” 버튼 클릭
위 Step 1~Step 4를 거치면, “BYD”가 포함되어 있는 기업 아이템 리스트가 나타납니다.
업로드 양식 다운로드
엑셀 파일을 통해 아이템을 대량으로 업로드할 경우에는 먼저 업로드할 양식을 다운로드 받아야 합니다.
업로드 양식은 아이템별로 다릅니다. 예를 들면, 기업 아이템을 등록할 업로드 양식 엑셀 파일과 키워드 아이템을 등록할 업로드 양식 엑셀 파일은 다릅니다. 양자는 서로 호환되지도 않습니다. 기업 폴더에 아이템을 등록하려는 경우, 반드시 기업 아이템을 등록할 업로드 양식 엑셀 파일을 다운로드 받아야 합니다. 사용자의 편의를 위하여, 최상위 “기업 폴더”를 선택한 상태에서 “업로드 양식 다운로드”를 클릭하면, (시스템이 사용자가 선택한 폴더의 종류를 자동으로 인식하기 때문에) 기업 아이템을 등록할 업로드 양식 엑셀 파일이 다운로드 됩니다.
엑셀 업로드
엑셀 파일을 통해 아이템을 대량으로 업로드할 수 있습니다.
•
Step 1 : 아이템을 업로드할 최상위 폴더 선택
•
Step 2 : “엑셀 업로드” 선택
•
Step 3 : 업로드할 엑셀 파일 선택
•
Step 4 : 업로드 과정 진행
공유(접속 허용)자 정보 영역
My Platform에서는 i) 개별 My Platform 뿐만 아니라, ii) 폴더 단위로 공유/개방을 설정할 수 있습니다. 타인이 만든 My Platform이나 폴더를 공유받은 경우, 공유된 My Platform이나 폴더를 사용 및 활용할 수 있습니다.
공유 여부에 대한 설정을 “공유”로 하는 경우, 자신의 개별 My Platform이나 폴더를 공유해 줄 타인의 계정(메일 주소 또는 접속 ID)를 입력해야 합니다.
