자유 분석

자유 분석 개요

Analytics은 분석 틀/프레임을 마음대로 변경/편집/변형할 수 있는 “자유 분석” 기능을 제공합니다. “ 자유 분석”을 활용하면, 주어진 특허셋에 대하여 거의 모든 정보를 추출해 낼 수 있습니다.

특허 분석 결과 = {분석 대상이 되는 특정 특허셋, 특정된 분석 틀/프레임}

특허 분석 결과는 i) 분석 대상이 되는 특정 특허셋에 ii) 특정된 분석 틀/프레임이 적용되어 생성됩니다. 분석 틀/프레임은 i) 행 영역, ii) 열 영역, iii) 값 영역, iv) 필터 영역에 배치되는 각각의 i) 변수 및 ii) 변수 배치 순서, iii) 변수에 부여된 조건, iv) 변수의 처리 기준으로 구성됩니다.
예를 들어, 아래 분석에 적용된 분석 틀/프레임을 해부해 보겠습니다.
분석 대상이 되는 특허셋 : manual 계정 → My 포트폴리오 서비스 → “배터리 온도 제어 기술”이라는 개별 My 포트폴리오 → “배터리 온도 제어 기술[H01M10/16] 특허 폴더에 있는 전체 특허
행 영역 : 사용한 변수 및 배치 순서 : 현재 권리자, 상위 분류, 하위 분류
열 영역 : 사용한 변수 : 최초 공보 발행 연도
값 영역 : 특허(ID)의 개수
변수 처리 기준 : 고유(한 특허의) 개수(중복 집계 방지용)
필터 영역 : 현재 권리자, 현재 권리자 국적/지역(추정)
변수에 부여된 조건 : “현재 권리자 국적/지역(추정)” = ‘US”

자유 분석의 본질 = {행, 열, 값, 필터} 정보의 변경

특허 분석 결과와 분석 틀/프레임은 다음과 같은 관계를 가집니다.
특정한 특허 분석 결과 = {분석 대상이 되는 특정 특허셋, 특정된 분석 틀/프레임}
즉, 특정한 분석 결과와 “{분석 대상이 되는 특정 특허셋, 특정된 분석 틀/프레임}”는 1:1 관계를 가집니다.
따라서, 주어진 특허셋에 분석 틀/프레임을 구성하는 {행, 열, 값, 필터} 정보를 변경하면, 변경된 특허 분석 결과가 생성됩니다. 자유 분석은 변경된 특허 분석 결과를 생성하기 위하여, {행, 열, 값, 필터} 정보를 변경하는 것입니다.
(참고) 자유 분석은 MS Excel의 데이터 분석인 PivotTable과 유사하게 작동합니다.

자유 분석 프로세스

자유 분석 프로세스 개요

Analytics에서는 변경된 특허 분석 결과를 생성하기 위하여, {행, 열, 값, 필터} 정보를 변경하면 됩니다. 자유 분석을 사용하는 프로세스는 다음과 같습니다.

자유 분석 프로세스

Step 0 : “ 자유 분석” 클릭

자유 분석을 실행하기 위해서는, (최초) 분석 결과 화면에서, “자유 분석” 버튼을 클릭해야 합니다.

Step 1 : 분석 틀/프레임 변경(at 자유 분석 UI)

행 영역 변수 변경
변수 삭제
변수 추가 : 변수 pool에서 변수 선택 → 행 영역에 선택된 변수 drag & drop
변수 순서 변경
변수 선택 → drag & drop으로 위치 변경(coming soon)
(현행)행 영역의 기존 변수 삭제 → 변수 pool 활용 최상위 변수 추가 → 변수 pool 활용 차상위 변수 추가...→ 행 영역에 나타날 변수 순서 변경
열 영역 변수 변경
전제 : 열 영역은 주로 시간 변수가 많이 옴.
시간 변수의 종류 : 출원/공개/등록/최초공보발행/최근공보발행
시간 집계 단위 : 연도/분기
열 영역에 시간 변수 존재 여부 → 시각화 차트에 영향을 미침
시간 변수 존재 → 시계열 line 차트
시간 변수 X → windrose, sunburst, (tree) network 등 다양한 차트가 가능해 짐
값 영역 변수 변경
전제 : 값 영역의 변수는 주로 특허의 개수, 특히 중복 제거된 고유한 특허의 개수,를 세는 것이 대부분임
변수 추가 : 값 영역에 변수가 2개 이상 올 수 있음. 집계 기준이 다른 값 2개 비교 가능
변수 처리 기준 변경 : 수치값과 관련된 변수인 경우 합계(sum)/평균(average) 등이 가능함
필터 영역 변수 변경
변수 삭제
변수 추가 : 변수 pool에서 변수 선택 → 필터 영역에 선택된 변수 drag & drop

Step 2(optional) : 분석 틀/프레임 변경(at 필터 UI)

필터 영역에 사용할 변수를 추가하는 것은 “자유 분석 UI”에서 합니다. 하지만, 각 필터별 값의 선택/조정/변경/제어는 “필터 UI”에서 수행합니다.
필터 UI에서 제공되는 i) 필터의 종류 및 ii) 필터별 사용 방법에 대해서는 “필터 사용 정밀 분석” 페이지의 기본 필터 항목, 확장 필터 항목 및 자유 분석의 필터 항목을 참고하세요.

Step 3 : “분석 적용하기” 클릭

분석 틀/프레임 변경이 완료된 후, “분석 적용하기” 버튼을 클릭하여, 분석 결과를 생성합니다.

자유 분석 실행 예시

아래 예시는 “자유 분석”에서, 분석 틀/프레임 중에서 필터 정보를 변경하는 예시입니다.

Step 0 : “자유 분석” 필터 적용 전(before) 화면

각 국가의 기업이 모두 나타나 있는 아래 예시에서, “권리자 국적”이 “US’인 기업만으로 분석 결과를 필터링 합니다.

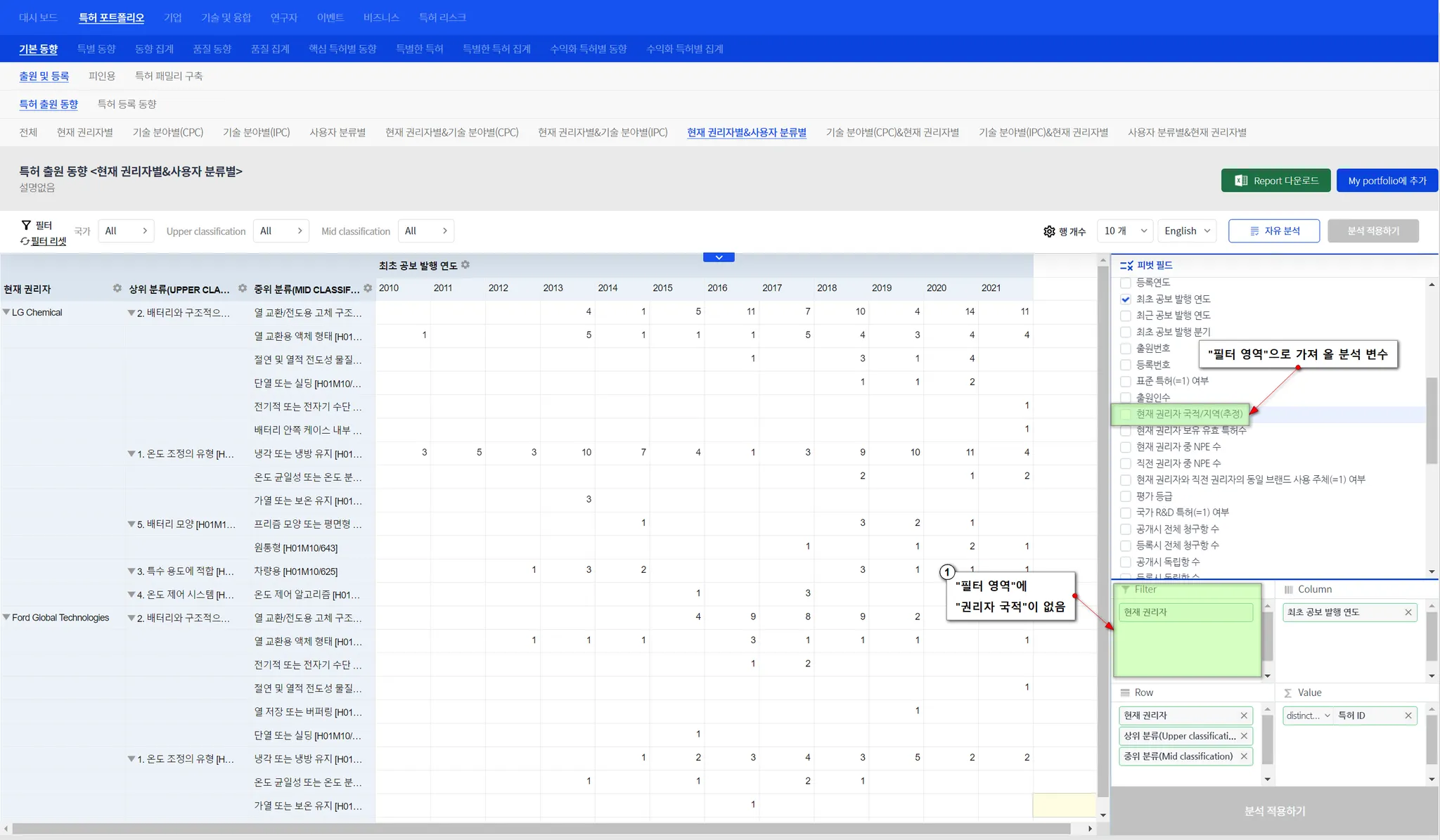

Step 1 : 자유 분석 UI에서 필터에 사용할 변수 선택

“변수 pool”에서 필터에 사용할 변수를 선택합니다.

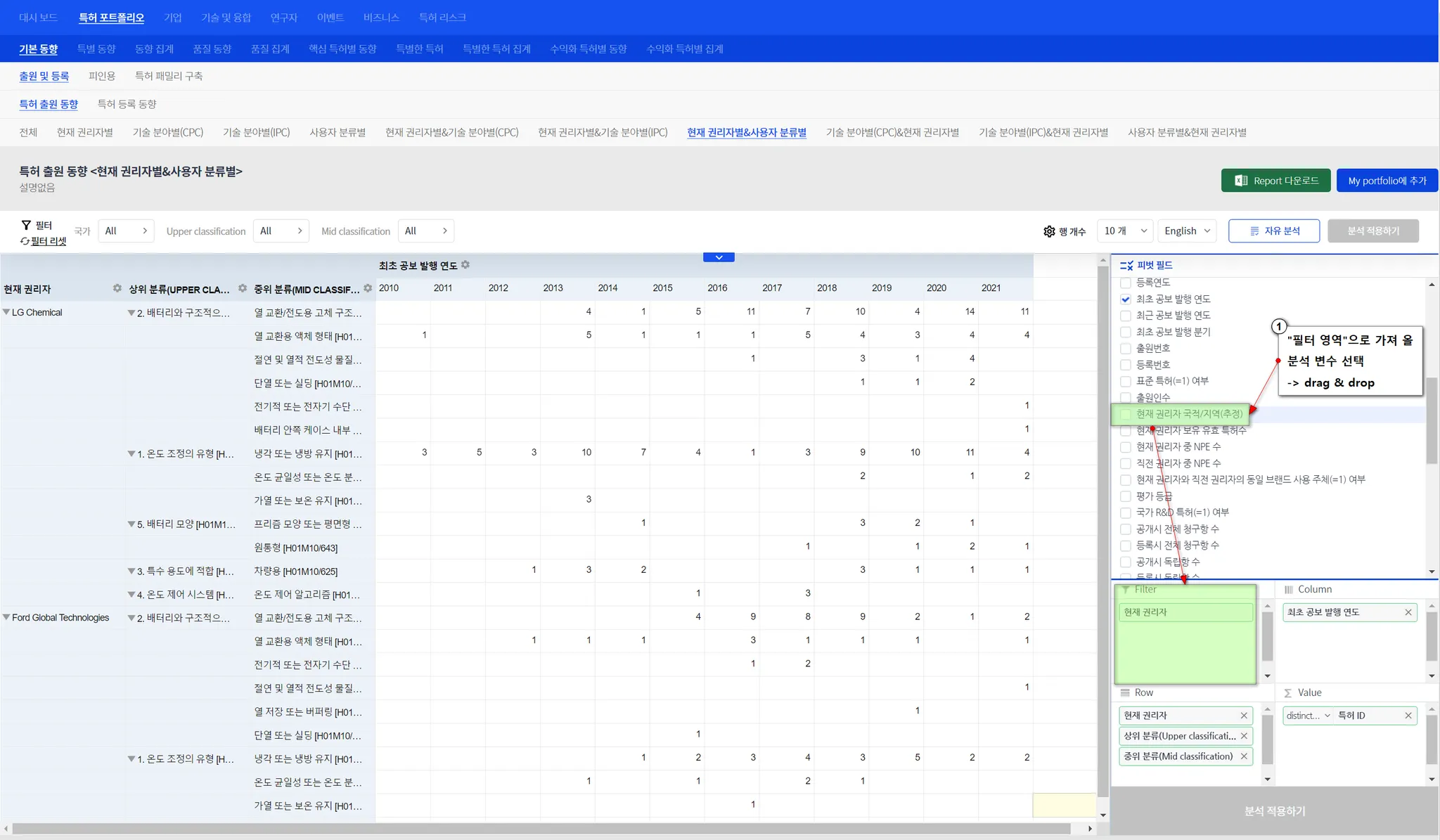

Step 2 : 선택 변수를 “필터 영역”에 배치(drag & drop)

선택한 변수를 drag & drop 하여 “필터 영역”에 배치합니다.

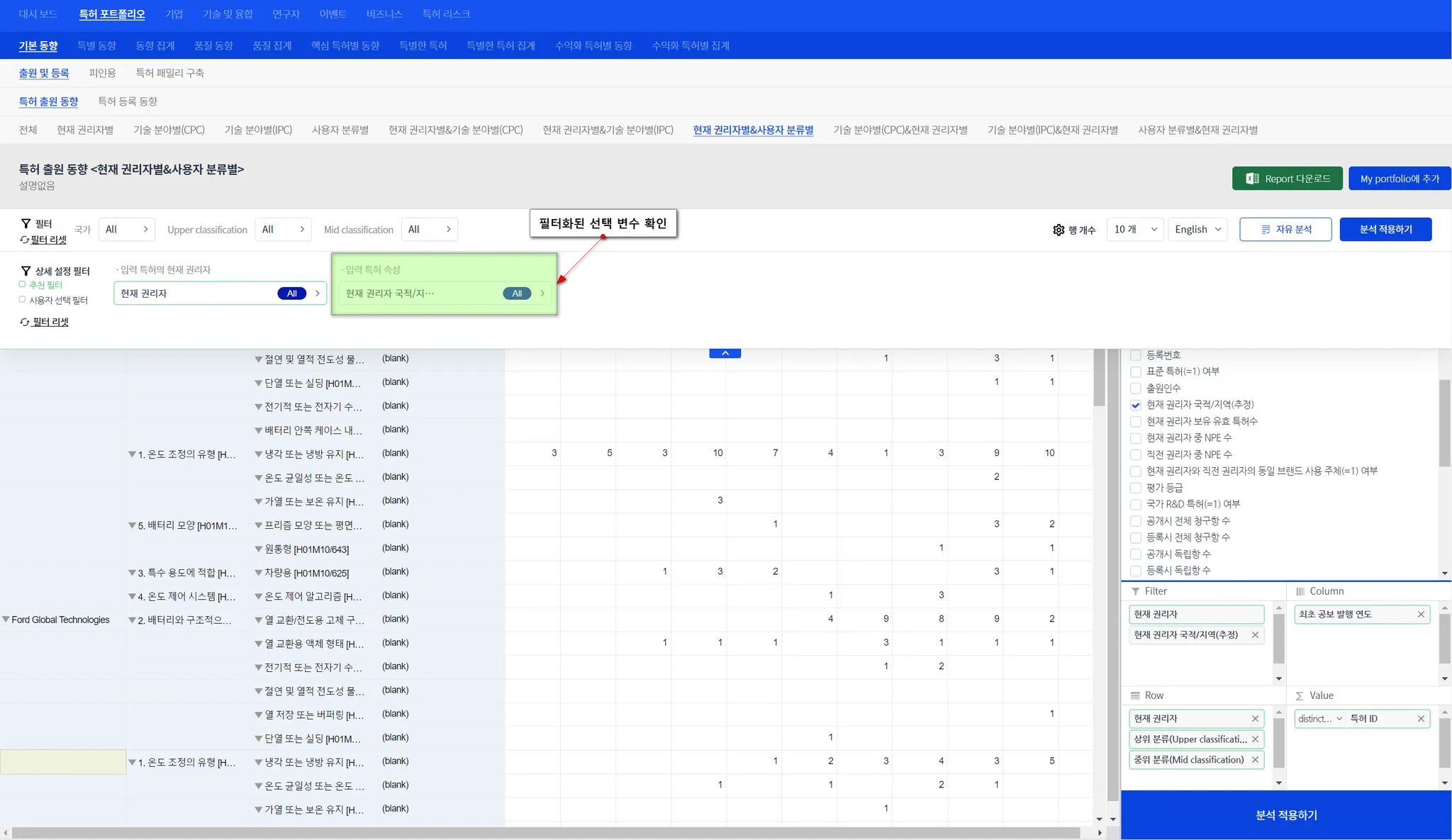

Step 3 : 필터 UI 오픈 & 필터화된 선택 변수 확인

필터 UI에서 선택된 변수가 필터 UI에 나타 있음을 확인합니다.

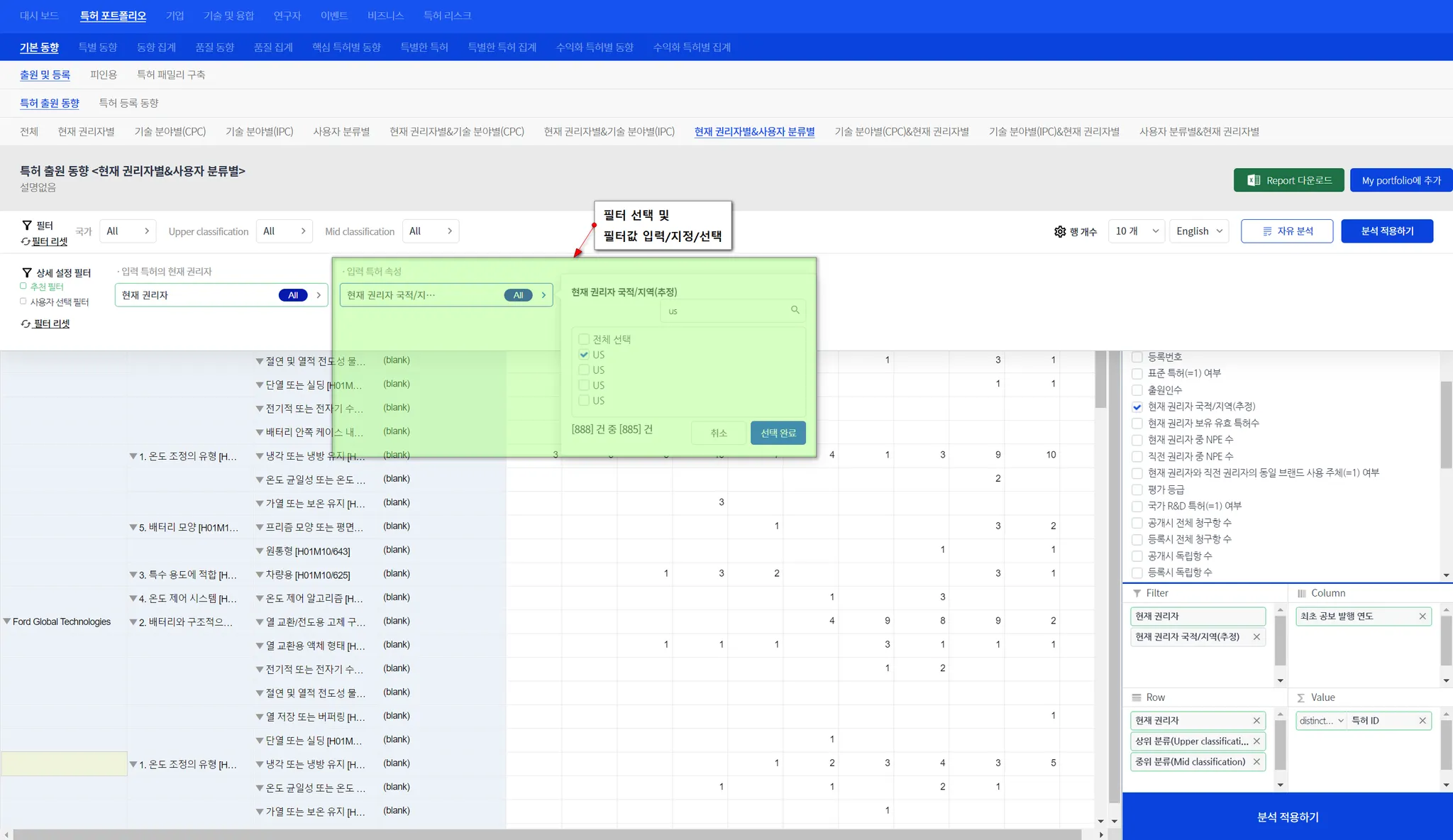

Step 4 : 필터 선택 및 필터값 입력

목표하는 국적(예, US)을 선택합니다.

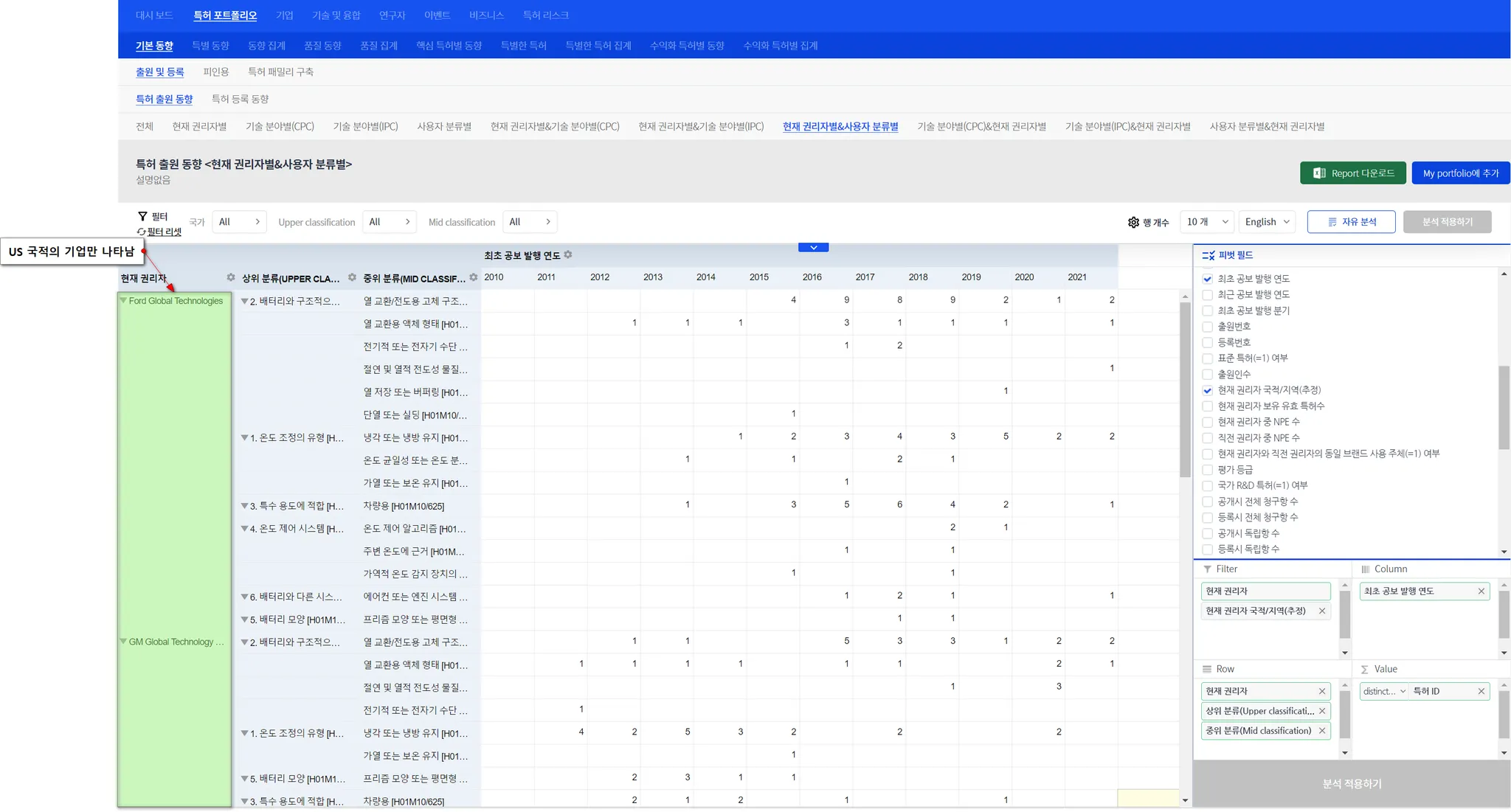

Step 5 : 필터 및 필터값이 적용된 분석 결과 화면 생성

선택한 국적의 기업만이 나타난 분석 결과를 확인합니다. (before 화면에 존재하였던 KR 국적인 LG Chemical이 필터링 아웃됨)
